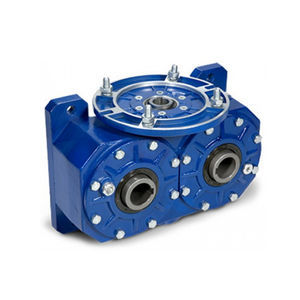

Червячные редукторы серии H имеют цилиндрический модуль предварительной ступени и цельный корпус. Они обеспечивают более высокие передаточные числа при сохранении хорошего КПД. Червячные редукторы серии H выпускаются в 7 типоразмерах.
ДЕТАЛИ ИЗДЕЛИЯ
- Диапазон редукции от 30 до 400
- Конструкция состоит из цельного корпуса для редуктора XA, на входе которого установлен корпус с редуктором первой ступени.
- Корпус выполнен из чугуна для типоразмеров 90 - 110 - 130, из литого алюминия для типоразмеров 40 - 50 - 63 - 75. Чугунные корпуса окрашиваются в синий цвет RAL5010, а алюминиевые корпуса подвергаются пескоструйной обработке.
- Червячное колесо имеет чугунную ступицу со вставленным бронзовым кольцом.
- Вал червяка изготовлен из легированной стали с закалкой и шлифовкой.
- Корпуса из чугуна окрашены в голубой цвет RAL5010, а из алюминия - пескоструйной обработкой.
- Полый выходной вал поставляется в стандартной комплектации. Имеется широкий ассортимент дополнительного оборудования: второй вход, конические роликовые подшипники на червячном колесе, выходной фланец, одинарный или двойной удлиненный выходной вал, ограничитель крутящего момента со сквозным полым валом, моментный рычаг, комплект защиты полого вала, комплект защиты ограничителя крутящего момента.
- Перечень запасных частей приведен в техническом каталоге WORM GEARBOXES, с коричневой обложкой.
---
