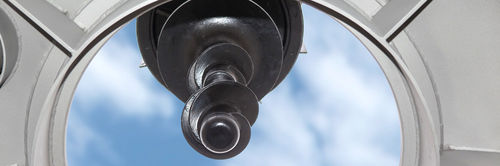

Газовые колпаки необходимы для перекрытия больших отверстий на крышке бака метантенка диаметром до 3 метров. Они принимают на себя смеситель, передавая при этом все силы и моменты на подконструкцию бака метантенка. Газовые кожухи проектируются индивидуально для соответствующего типа смесителя и головки метантенка. Все монтажные детали компонуются в соответствии с требованиями заказчика: газоотводящий купол, предохранительный клапан избыточного и пониженного давления, пеногаситель, смотровые стекла, измерительные датчики и т.д.
Газовый колпак Träxler оснащен прочными механически обработанными фланцами в месте перехода от газового колпака к раме резервуара, изогнутые диски приварены. В качестве газонепроницаемого уплотнения между газовым колпаком и рамой используется уплотнительное кольцо. Это уплотнительное кольцо вставляется в механически обработанный паз. Усиление ребер жесткости рассчитывается с помощью анализа нагрузки по методу конечных элементов FEM.
Преимущества Träxler
Газовый колпак и опорный фланец расположены друг над другом параллельно и ровно, подогнаны по форме и не смещаются. Они передают динамические силы и вибрации смесителя непосредственно на опорную конструкцию.
Газовый кожух со смесителем может быть демонтирован в любое время. При повторном монтаже зазор рабочего колеса в трубе вытяжной трубы остается неизменным. Он не требует повторной регулировки.
Определенные усилия уплотнения обеспечивают надежное действие и длительный срок службы уплотнения газового колпака.
Träxler предлагает лучшие решения
Обычные газовые колпаки изготавливаются из дисков в форме пластин. Как правило, их фланцы имеют одинаковую малую толщину материала в области между газовым колпаком и рамой. В качестве уплотнения между газовым колпаком и рамой бака метантенка используется только одна плоская прокладка.
---
