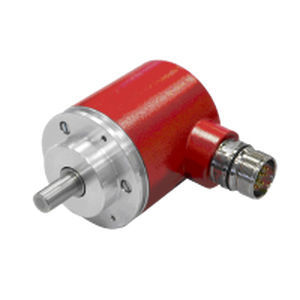

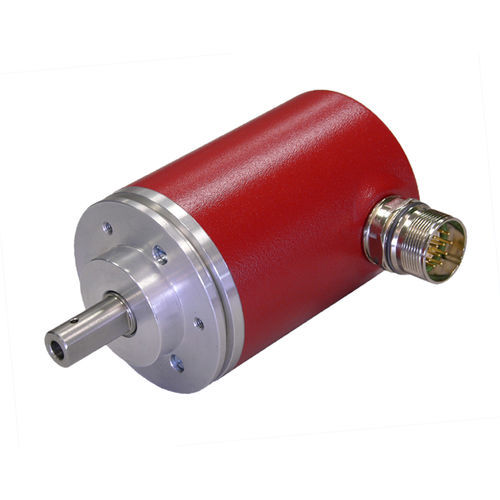

Абсолютный датчик угла поворота CEV65 series

PROFIBUSDeviceNet

Для большего количества мест подключения устройств полевой шины PROFIBUS, DeviceNET, CANopen Кожух для полевой шины для прямой прокладки кабелей на строительной площадке Особенности Решения, ориентированные на конкретного заказчика Гибкое программирование Доступны дополнительные интерфейсы Модульная механическая конструкция Модульная линейка продуктов Номинальное напряжение Удельное значение 24 В ПОСТ. ТОКА Предельные значения, мин/макс 11/27 В ПОСТОЯННОГО ТОКА Номинальный ток, обычно Конкретное значение 80 мА Состояние без нагрузки Конструкция устройства Тип Одно-/многооборотный Общее разрешение <= 31 бит Количество шагов на оборот <= 8192 Количество оборотов <= 256000 Выходная емкость <= 30 бит SSI - интерфейс Вход SSI-часов Оптопара Выход SSI-данных RS-422, 2-проводной Частота работы SSI-часов 80...1000 кГц SSI-Mono время, обычно 20 мкс Время цикла 250 мкс, внутреннее Параметр/функция, изменяемый Разрешение Код выхода Формат вывода Сигнал состояния движения Концевой выключатель Сигнал ошибки Предустановленный параметр Четность Сигнал направления Превышение скорости Направление счета Тип параметризации программируемый Программирование - инструмент TR-Soft: TRWinProg Внешние входы F/R Направление счета Предустановка электронная настройка Логический уровень "0" < +2 В, "1" = питание Внешние выходы Уровень выхода Напряжение питания, <= 50 мА Тип параметризации программируемый Количество выходов 8 Выходные каскады Толкатель Оборудование Опция Защита от короткого замыкания да Максимальная скорость, механически <= 6000 1/мин Нагрузка на вал, осевая/радиальная <= 40 Н, = 3,9E+10 оборотов Срок службы подшипника - Параметр Скорость 3000 1/мин Рабочая температура 60 °C Нагрузка на вал, осевая/радиальная <= 20 Н, <= 30 Н Точка отсчета, нагрузка на вал на конце вала
