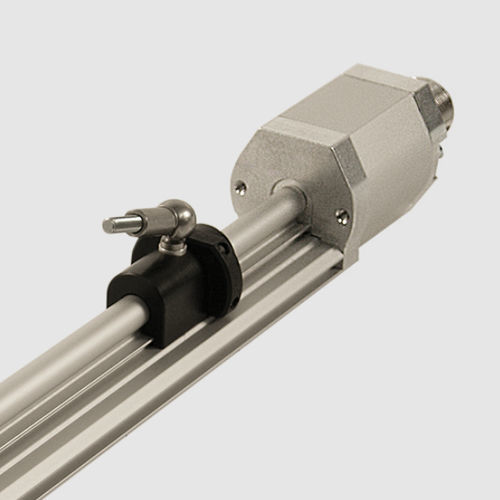

Направленный линейный энкодер LP46 series

абсолютныймагнитострикционный

Линейный энкодер в профильном корпусе может быть установлен в машины или аппараты. Один тип имеет встроенную направляющую магнита, другие плоские без направляющей. Они могут быть встроены в поверхности заподлицо и, таким образом, не имеют зазоров или краев, на которые могут налипнуть стружки или опилки. Все системы доступны с многомагнитным обнаружением. Это означает, что положение нескольких магнитов на одном датчике может быть определено за один измерительный цикл. При использовании каскадных линейных абсолютных энкодеров в корпусе профиля можно определять диапазоны измерений до 20 м - например, позиционирование режущих роликов или в качестве неизнашиваемой замены стручков в вертикальных осях в системах хранения и поиска Профили с направляющими магнитами Профили несут на себе магнитный ползунок. Относительное положение между магнитом и измерительной системой поддерживается направляющими на профиле. Преимущества Регулировка через установочные входы Решения, ориентированные на заказчика _ Имеются дополнительные интерфейсы Измеряет линейные перемещения Профильный корпус Простая интеграция _ Обнаружение без износа Поставка - Напряжение питания 24 В пост. тока ± 10 % Потребление тока без нагрузки <= 100 мА Измерительный принцип магнитострикционный Измерительная длина, стандартная 50...4000 мм, с шагом Разрешение 0,001 мм Отклонение линейности ± 0,10 мм 1500 мм Воспроизводимость 0,005 мм Гистерезис 0,02 мм 1500 мм Характеристики - Действительность при использовании оригинальных магнитов TR Температурный коэффициент < 40 ppm/°C FS - FS: Полномасштабный Прямая линия скорость без ограничений Монтажное положение без ограничений Материал - измерительный корпус Алюминиевый экструдированный профиль Магнитный слайдер другое по запросу аналоговый - интерфейс - Напряжение / Ток Заводская настройка
