Проволочные энкодеры TR-Electronic оснащены датчиками абсолютного или инкрементального вращения и идеально подходят для конкретных серий энкодеров.
Три класса удовлетворяют специфическим требованиям к различным механическим нагрузкам, рабочему циклу, сроку службы, разрешающей способности и воспроизводимости.
Стандартный
WDS подходит для обычных задач автоматизации. Кабельный барабан в сборе с пружинами установлен в экструдированном алюминиевом корпусе.
Стандартные датчики вытягивания проволоки в нашем селекторе
Для коробок энкодеров стандартной длины типа WDS мы предоставляем шкивы прогиба, которые могут быть добавлены пользователем
Преимущества
Подшипник через вал энкодера
Плоский дизайн
Легкий дизайн
Низкий спрос на приложения
Низкозатратная версия

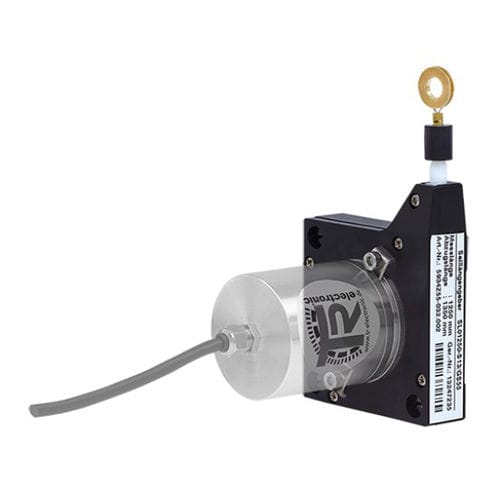

Расширенные данные для продукта Тяговая проволока SL00, 3,0 м, 80 мм
Номер(ы) заказа 40-723-002
Дизайн корпуса 80 мм
Материал снабжения жилищем пластичный, Норил
Измерительная длина 3,00 м
Передаточное отношение 230 мм на оборот.
Примечание: Соблюдайте табличку с названием!
Точность, передаточное отношение ± 0,10 %
Диаметр, измерительный провод 0,55 мм
Материал, измерительный провод Нержавеющая сталь, 1.4401
Угол выхода провода <= ±3°
Линейность ± 0,01 %
связанное с измеряемым значением
Воспроизводимость 0,005 %
связанное с измеряемым значением
Регулировка скорости <= 6 м/с
Усилие втягивания пружины 5...6.3 N
Циклы загрузки, обычно <= 1 000 000
Масса, обычно 0,25 кг
---
