Дифференциальное устройство остаточного тока тока TPS-ESB-01-25A

переменный токмонофазовоекомпактное

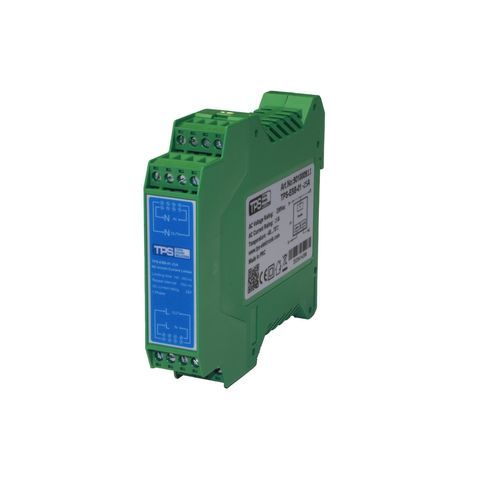

TPS-ESB-01-25A — активный ограничитель пусковых токов переменного тока на 25 A, разработанный для однофазных промышленных установок 230 VAC. Устройство осуществляет контролируемое подавление пусковых токов с помощью схемы ограничения на базе ИС и интегрированного обходного реле, устраняя постоянные потери мощности после фазы пуска. Оптимизирован для монтажа на DIN-рейку и интеграции в щиты управления при необходимости защиты от чрезмерных пусковых токов.

Ключевые особенности

• Номинальный ток 25 A, подходит для тяжёлых пусковых условий.
• Современное электронное ограничение на базе ИС с интегрированным обходным реле для повышенной эффективности и долговечности по сравнению с NTC-термисторами.
• Ограничивает пиковые пусковые токи до 45 A в течение примерно 100–500 ms, защищая последующее оборудование и предотвращая ложные срабатывания.
• Компактный форм-фактор для монтажа на DIN-рейку TS 35/7.5 или TS 35/15.
• Прочные винтовые клеммы для проводников AWG13–AWG11 (2,6–4,2 mm²).
• Широкий диапазон работы: от -40 °C до 70 °C, до 95% относительной влажности без конденсации, высота до 2000 м.
• Упомянутые стандарты / сертификации: EN60950-1, EN61000-6-2, EN61000-6-3; CE, RoHS; дополнительные записи (UL, WEEE, UKCA) в документации.

Технические характеристики

• Модель: TPS-ESB-01-25A
• Номинальный (входной) ток: 25 A
• Диапазон входного напряжения: 207–253 VAC (однофазный, номинал 230 VAC)
• Ограничение пик-пускового тока: до 45 A (пик)
• Длительность ограничения: примерно 100–500 ms
• Габариты (Д × Ш × В): 112 × 22,5 × 100 мм
• Крепление: DIN-рейка TS 35/7.5 или TS 35/15
• Размер винтовых клемм: AWG13–AWG11 (2,6–4,2 mm²) — на странице продукта также указан диапазон AWG24–AWG16 (несоответствие в источниках)
• Тип подавителя / выходной каскад: интегрированное обходное реле
• Операционная толерантность: рассчитан на работу при -40 °C…70 °C (на странице указано 40 °C…70 °C; при необходимости уточните нижнюю границу), до 95% RH без конденсации, высота до 2000 м
• Корпус / защита: компактный корпус для DIN-рейки, IP20
• Типичные применения: крупные двигатели, разделительные трансформаторы, ёмкостные и другие нагрузки с высоким пусковым током
• Регуляторные / соответствующие примечания: EN60950-1, EN61000-6-2, EN61000-6-3; маркировка CE; RoHS; дополнительные ссылки (UL, WEEE, UKCA) в документации
