Источник электропитания 4U EA-PSB 10080-1000 4U

DCрегулируемыйпри постоянном токе

Обзор продукта

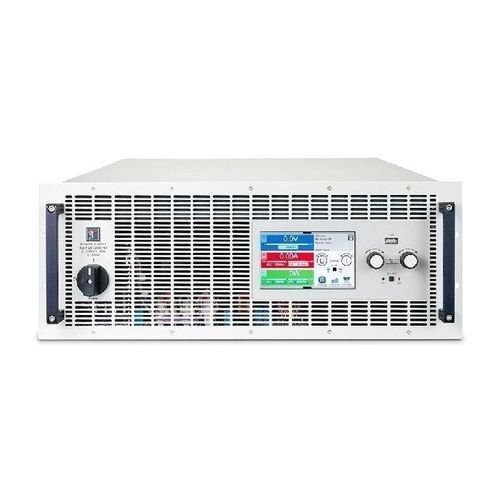

EA-PSB 10080-1000 4U — это 4U стоечное программируемое двунаправленное DC-источник питания, объединяющее прецизионный DC-источник и регенеративную электронную нагрузку в одном корпусе. Предназначен для требовательных задач, таких как испытания батарей с высоким током, имитация фотоэлектрических систем (PV) и испытания топливных элементов, с возможностью возврата энергии для снижения эксплуатационных затрат и тепловой нагрузки.

Ключевые особенности

• Двунаправленная подача и возврат энергии: Работает как источник DC и как регенеративная электронная нагрузка; в режиме поглощения восстанавливает энергию с эффективностью до 95,5% и возвращает её в сеть, с автоматическим бесшовным переключением при переходе через ноль.
• Высокая мощность и выходной ток: До 30 кВт непрерывной мощности, диапазон напряжения 0–80 В и ток 0–1000 А — подходит для испытаний высокомощных устройств и батарейных сборок.
• Продвинутая программируемость и управление: 5-дюймовый цветной TFT сенсорный экран (HMI), два программируемых поворотных регулятора и удалённые интерфейсы: USB, Ethernet, изолированный аналог 0–5 В / 0–10 В и опциональные цифровые модули (CAN, CANopen, Profibus, Profinet, ModBus TCP, EtherCAT, RS232).
• Встроенный генератор сигналов: Генератор для сложных форм сигналов (синус, треугольник, прямоугольник, трапеция, произвольная) и последовательностей для динамических симуляций (PV-кривые EN 50530, профили батарей, характеристики топливных элементов).
• Масштабируемая параллельная работа: Конфигурация мастер-слейв с Share Bus и Master-Slave Bus позволяет параллельно подключать до 64 устройств (синхронизированные системы до 1920 кВт).
• Комплексные защиты и безопасность: Настраиваемые OVP, OCP, OPP, отключение при перегреве и мониторинг отказа питания; отдельные варианты оснащены Safety OVP для соответствия SELV/PELV.
• Гибкий лог данных и профили: Фронтальный USB-порт для записи данных на флеш-накопитель и загрузки/сохранения пользовательских профилей, произвольных последовательностей и таблиц PV/FC/IU для автоматизированных и воспроизводимых испытаний.

Технические характеристики

• Article Number: HEA3882
• Manufacturer Code: 30000801
• Серия / Семейство моделей: EA-PSB 10000 4U series
• Выходная мощность: 0–30000 W
• Выходное напряжение: 0–80 V
• Выходной ток: 0–1000 A
• КПД (возврат энергии в режиме sink): 95.50%
• Характеристическая кривая: autoranging U/I/P
• Охлаждение: Водяное охлаждение (опционно)
• Внешнее управление / Интерфейсы: Аналог 0–5 V / 0–10 V, USB, LAN, Modbus TCP, Profibus, DeviceNet, RS232, CAN
• Корпус: 19-дюймовый стоечный корпус
• Интерфейс человека: 5-дюймовый цветной TFT сенсорный экран
• Особенности: Генератор функций, режим сопротивления, регенеративная нагрузка
