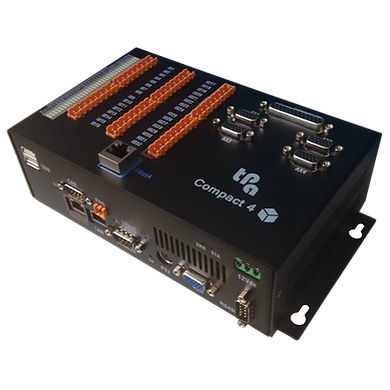

Управление ЧПУ 4 оси COMPACT 4

компактноеRS232CANopen

Compact 4 — это небольшое числовое управление с питанием от +12 В пост. тока с внутренней шиной PC/104 и операционной системой Windows CE, которое можно устанавливать в настенном электрическом шкафу с помощью соответствующих крепежных отверстий. Система PLC использует архитектуру ПК как для функций управления движением, и циклическими функциями станка, так и для функций пользовательского интерфейса, благодаря использованию монитора с сенсорным экраном или мыши и клавиатуры. В качестве альтернативы сенсорному, он может быть подключен к супервизору ПК. Эта система особенно подходит для небольших станков до 4 цифровых, аналоговых и импульсных осей. В верхней части изделия размещены 32 двунаправленных входа / выхода PNP с возможностью их расширения при необходимости. В дополнение к этому станок также имеет 4 разъема для подключения 4 импульсных осей и один разъем для управления маховиком MPG. Albatros — это среда разработки и отладки функций автоматизации (минимум версия3.1), которая находится на компьютере разработки; программное обеспечение пользовательского интерфейса установлено на Compact 4 и должно быть разработано для Windows CE или может быть размещено на супервизоре ПК. Общие Небольшое числовое управление с платой TMSbus форматом PC/104; Сертификат CE и соответствует директиве EMC. Функция EtherCAT Код CN6.1.03 EtherCAT осуществляется через выполнение Tpa ведущего устройства полевой шины EtherCAT; Реализованный протокол приложения является стандартным официальным CoE (CANopen over EtherCAT);
