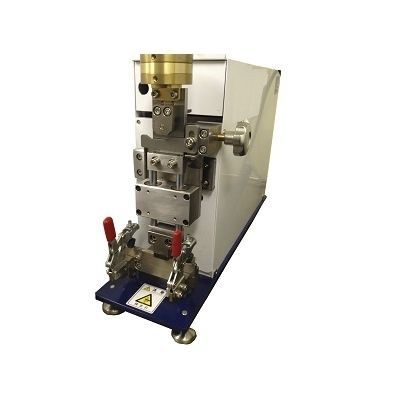

Абразиметр B-1

Стандартный заданный вес вертикально прикладывается к игле тестера, и игла истирает образцы изоляции в направлении их длины. Тестер измеряет количество циклов, пока эти образцы не будут изношены и не появятся электрические провода. Как только игла делает образцы изношенными и контактирует с их проводами, испытание прекращается. После завершения теста оператор должен переместить образцы на 100 мм в направлении длины, повернуть их на 90 градусов, зафиксировать и повторить тест в течение цикла, пока игла не коснется проводов. Всего эти процедуры необходимо повторить четыре раза (один поворот в осевом направлении). Минимальный цикл испытания принимается за цикл истирания. В стандарте указано, что игла должна быть заменена в каждом образце. ISO 6722-1 - Дорожные транспортные средства - 60 В и 600 В одножильные кабели - Часть 1: Размеры, методы испытаний и требования к кабелям с медными жилами Диаметр иглы - ∅0,45±0,01 мм (Примечание: игла в комплект не входит) Размеры образца - ∅7 мм или менее Основание образца - глубина канавки 0,4 мм и 0,8 мм (2 вида) Скорость абразивной обработки - 55 раз/мин. (Примечание: регулируется от 50 до 60 раз/мин. при отгрузке) Расстояние между абразивами - 15,5±1 мм Вертикальное усилие - 4N, 7N Счетчик - Электронный счетчик, 6 цифр Электропитание - Однофазное, AC100V, 50/60Hz, 0.3kVA (или указать) Размеры - W135 × D440 × H310 мм Вес - около 25 кг
