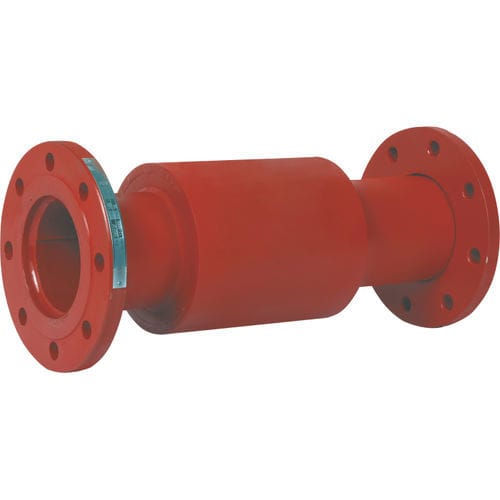

Компенсатор линейного расширения из металла

круглыйс фланцемосевой

Деформационные швы с внешним давлением, также известные как X-Pressed Expansion Joints, используются там, где требуется большое тепловое расширение (осевое сжатие или осевое расширение). Для таких больших значений расширения стандартных осевых компенсаторов недостаточно для компенсации. Компенсаторы с внешним давлением являются отличным решением для поглощения больших перемещений в системе. Конструкция компенсаторов Totflex с внешним давлением такова, что давление текучей среды действует на внешнюю сторону сильфона, и это внешнее давление вызывает стабилизирующий эффект. Этот стабилизирующий эффект увеличивает способность сильфона компенсировать большие осевые перемещения (осевое сжатие или осевое растяжение) без увеличения числа свертывания. Область применения Х-прессованных компенсаторов Заглубленные и подземные трубопроводы Паровые установки Промышленные системы охлаждения Вертикальные трубопроводы Геотермальные установки Тепловые нефтепроводы Структура и условия эксплуатации Материал сильфона - нержавеющая сталь AISI304 (опт. AISI316 - AISI321) Материал трубы - углеродистая сталь St37.2 (опт. нержавеющая сталь) Типы соединений - фиксированные и свободные фланцы и сварная горловина Материал фланца - углеродистая сталь St37.2 (опт. нержавеющая сталь) Стандарт проектирования - Стандарты EJMA
