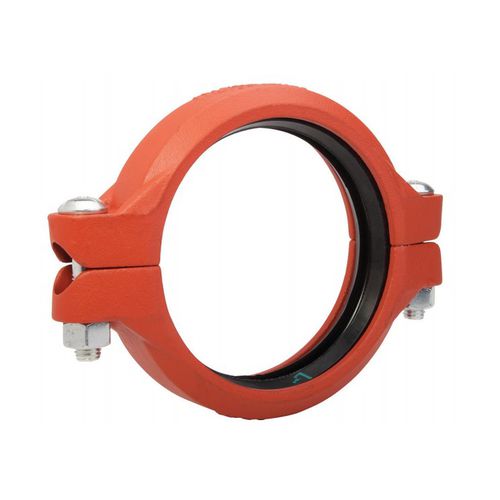

Винтовой трубный хомут GRINNELL G-FIRE Figure 705

Гибкие муфты с желобками GRINNELL G-FIRE Рисунок 705, при правильной установке, обеспечивают надежный метод соединения трубы, позволяющий выполнять угловое и линейное смещение, тепловое расширение и сжатие, а также перекосы трубы. Рисунок 705 Муфты рассчитаны на давление до 300 фунтов на кв. дюйм (20,7 бар) в зависимости от размера трубы и толщины стенки при использовании в системах противопожарной защиты. (См. таблицу А.) Описываемая здесь гибкая муфта GRINNELL G-FIRE Figure 705 должна устанавливаться и обслуживаться в соответствии с настоящим документом и применимыми стандартами NATIONAL FIRE PROTECTION ASSOCIATION (NFPA), в дополнение к стандартам любых органов, имеющих юрисдикцию. Несоблюдение этого требования может негативно сказаться на работе этих устройств. Ни в коем случае не снимайте какие-либо компоненты трубопровода, а также не устраняйте и не изменяйте дефекты трубопроводов без предварительного сброса давления и слива воды из системы. Несоблюдение этого требования может привести к серьезным травмам, материальному ущербу и/или ухудшению производительности устройства. Проектировщик несет ответственность за выбор изделий, пригодных для предполагаемой эксплуатации, а также за обеспечение того, чтобы номинальные значения давления и эксплуатационные данные не превышались. Выбор материала и прокладок должен быть проверен на совместимость с конкретным применением. Всегда прочтите и поймите инструкцию по монтажу. Владелец несет ответственность за поддержание противопожарной системы и устройств в надлежащем рабочем состоянии. По всем вопросам обращайтесь к подрядчику, выполняющему монтаж, или производителю спринклеров.
