Эпициклоидальный редуктор

коаксиальныйодноуровневыйтрехуровневый

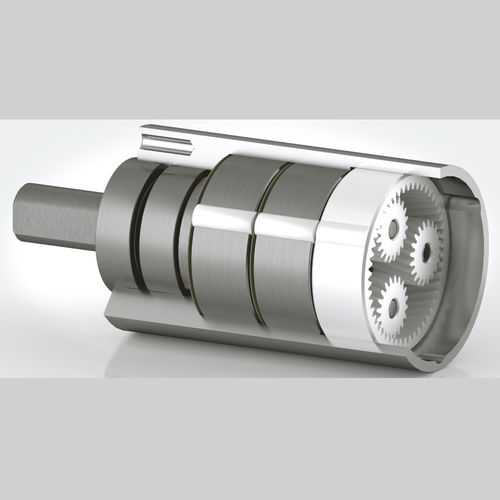

ПЛАНЕТАРНЫЕ РЕДУКТОРЫ Наши планетарные редукторы гарантируют точность, низкий уровень шума, долговечность и отличное соотношение качество/цена, полностью разработанные на наших заводах. Это позволяет нам оценить любые настройки для удовлетворения потребностей каждого клиента. Спецификации Tornomatic предлагает различные варианты коробок передач: диаметр 42 или 32, с алюминиевой оболочкой, изготовленной методом прецизионной механической обработки или с литой оболочкой из цинкового сплава и внутренним кольцом шестерни. Солнечный редуктор, центральный редуктор, передает движение на три или более шестерен, которые вращаются вокруг него. Зубчатые колеса, приводимые в движение фиксированным зубчатым металлическим кольцом, передают движение на следующую солнечную передачу или на выходной вал, совместно вращающийся на роликах. Входной и выходной вал расположены коаксиально, и передача высокого крутящего момента осуществляется с минимальным пространством. Первые редукторы выполнены из пластика, чтобы снизить уровень шума там, где они вращаются быстрее и где крутящие моменты меньше, а редукторы изготовлены из закаленной и отпущенной стали для редукций, где необходимо передавать больший крутящий момент на более низких оборотах. Первая зубчатая редукционная шестерня изготавливается в Delrin, отлитая с помощью винтовых зубьев, чтобы минимизировать уровень шума, в то время как вторая и третья ступени кольцевых шестерен изготавливаются из стали, подвергнутой термической обработке для карбонитрирования, закалки и отпуска, чтобы повысить твердость поверхности и уменьшить трение между зубьями и получить большую износостойкость. Выходной вал из стали поддерживается шарикоподшипниками, экранированными металлом/резиной, а не втулками. Фланцы и валы также могут быть спроектированы и изготовлены в соответствии с требованиями заказчика.
