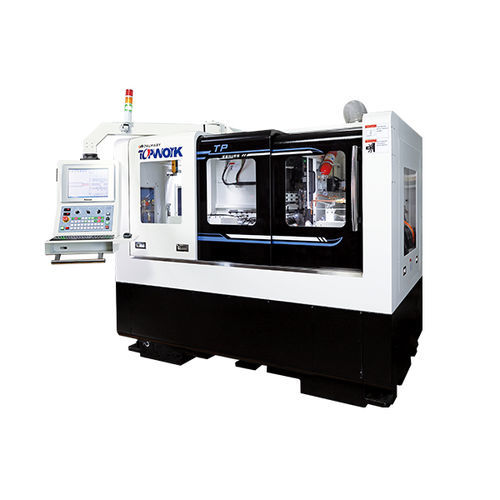

Цилиндрический станок для шлифования TP-4

бесцентровойдля режущих инструментовгоризонтальный

TP-4 - это высокоточный круглошлифовальный станок с ЧПУ с двумя шлифовальными кругами, работающими одновременно, для шлифования цилиндрических материалов режущих инструментов и формообразующих пуансонов. Эта модель используется после бесцентрового шлифования и перед предварительной обработкой на 5-осевом инструментальном шлифовальном станке. Она применяется в различных отраслях промышленности, в основном в производстве высокоточных инструментов, пресс-форм, электронных и медицинских деталей. TP-4 может удовлетворить все ваши потребности в шлифовании твердого сплава и заготовок для торцевых фрез, сверл и форм. Станок соответствует стандарту ISO 230-2 и обеспечивает точность повторного позиционирования (R) на уровне 2 мкм и точность позиционирования (A) на уровне 4 мкм. Заготовки для режущего инструмента охватывают диапазон диаметров от 0,1 до 20 мм. Максимальная длина шлифования составляет 330 мм, а соотношение длина/диаметр достигает 350x D. Характеристики Конструкция станка Станина станка выполнена в виде коробчатой конструкции, оснащена двойными шпинделями для шлифовальных кругов (оси X и U); оси Z и W имеют высокоточную параллельную осевую структуру, что позволяет выполнять черновую и чистовую обработку за один проход. CAE-анализ Надежные параметры моделирования механической структуры TP-4 получены с помощью анализа методом конечных элементов на основе моделирования механических модальных значений. Выдающаяся функция частотной характеристики получена путем тестирования на анализаторе спектра и акселерометре, обстукивания важных механических компонентов и моделирования общих мод. Далее эта функция импортируется в программное обеспечение для модального анализа,
