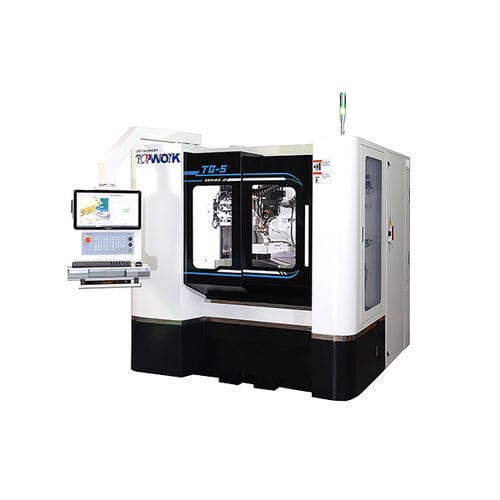

Станок для шлифования для инструментов TG-5

ЧПУ5 осейсверхточный

Инструментальный шлифовальный станок с ЧПУ TG-5 - гибкий, точный и экономичный. Его экономичность благодаря всемирно известному контроллеру NUM Flexium+ 68 и программному обеспечению NUMROTOplus® обеспечивает универсальные функции, например, превосходное проектирование инструмента, 3D-моделирование и контроль столкновений. одновременное движение по 5 осям позволяет достичь точности 0,1 мкм и эффективно решать различные технические задачи шлифования в процессе работы. Это лучшее решение для удовлетворения ваших потребностей и реализации интеллектуальной производственной системы в эпоху индустрии 4.0. Характеристики Структура TG-5 1. Тип шпинделя с ременным приводом - BBT30 или дополнительный HSK-50C для повышения точности и жесткости фланца шлифовального круга. 2. Встроенный шпиндель типа HSK-50C с высокой точностью и минимальной вибрацией (опция). 3. Шпиндель рабочей бабки по оси А с внутренним конусом BT50 приводится в движение червячными шестернями. 4. Опционально двигатель прямого привода рабочей головки оси A с внутренним конусом BT50. 5. Опционально встраиваемый шпиндель HSK-50E и система автоматической замены шлифовальных кругов с 2 комплектами шлифовальных кругов для замены; каждая группа из 3 кругов с максимальным диаметром круга Ø150 мм и самой длинной позицией круга 200 мм. 6. 3D-щуп инструмента/шлифовального круга автоматически обнаруживает изменения и вносит коррективы для повышения точности обработки. 7. Опциональный робот-загрузчик FANUC LR Mate 200iD для удовлетворения потребностей автоматизированного производства. 8. Опциональный бункер для хранения в отдельном помещении может вместить 4 комплекта заготовок диаметром Ø3-16 мм. Шпиндель шлифовального круга Шпиндель с ременным приводом Тип шпинделя - BBT30 Экономичный тип Низкая стоимость обслуживания Рабочая головка оси А Червячный привод Конусность рабочей головки BT50. Состоит из червяка и червячной передачи
