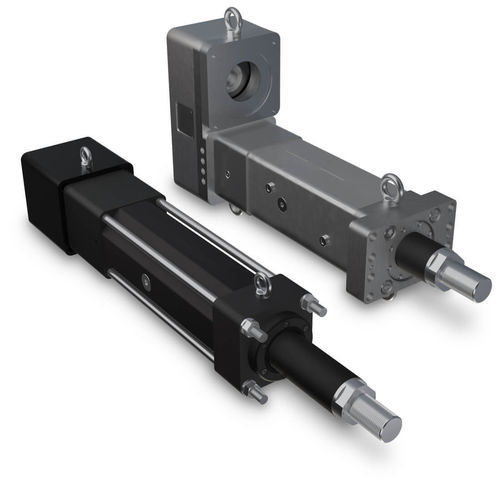

Электрический привод RSX50

линейныйс планетарным роликовым ходовым винтомс защитой

Обзор
Семейство электрических линейных актуаторов RSX с чрезвычайно высокой силой представляет собой эффективную альтернативу гидравлическим цилиндрам для ответственных промышленных применений. Долгий срок службы и высокая точность достигаются за счёт высокоточных планетарных роликовых винтов и корпусов из алюминия с твёрдым анодированием типа III.

Ключевые особенности

• Силы до 100 000 lbf (445 kN)
• Ходы до 59 in (1 500 mm)
• Доступны приводы на шарико-шпинделе и на планетарном роликовом винте
• Корпус из алюминия с твёрдым анодированием типа III для суровых условий
• Опция IP67 для защиты от пыли и воды

Функции

• Опции привода: шариковый винт или планетарный роликовый винт в зависимости от задачи
• Корпус из алюминия с твёрдым анодированием типа III
• Стандартная защита от проворачивания выталкивающего штока
• Опция IP67 для защиты от проникновения
• Совместим с серводвигателями и редукторами (рамные размеры прибл. до 290 мм)
• Пищевая версия: белое эпоксидное покрытие и шток из нержавеющей стали
• Варианты с масляным наполнением / масляным охлаждением для высокоскоростных и интенсивных циклических применений

Технические характеристики (кратко)
Модели RSX: RSX10 | RSX15 | RSX20 | RSX25 | RSX33P | RSX50
Макс. ход (in / mm): 59 (1 500) | 59 (1 500) | 50 (1 270) | 26 (660) | 26 (660) | 25 (630)
Макс. сила (lbf / kN): 20 000 (89) | 30 000 (133) | 40 000 (178) | 50 000 (222) | 66 000 (294)* | 100 000 (445)
Макс. скорость (in/sec / mm/sec): 30 (760) | 30 (760) | 30 (760) | 30 (760) | 20 (510) | 17 (432)

Примечания
Недавние изменения номенклатуры: RSX096 переименован в RSX15, RSX128 — в RSX25. *Максимальная сила для RSX33P относится только к выдвижению.

Характеристики / Технические спецификации

• Впускная/толкающая способность: до 100 000 lbf (445 kN) в зависимости от модели и конфигурации
• Макс. ход: до 59 in (1 500 mm) для выбранных моделей
• Варианты винта: планетарные роликовые винты (высокая точность) и шариковые винты
• Типичные макс. скорости: до 30 in/sec (760 mm/sec) для ряда моделей; крупные модели имеют меньшую макс. скорость
• Корпус: алюминий с твёрдым анодированием типа III
• Защита от проникновения: опция IP67 доступна
• Стандартные механические функции: защита от проворачивания штока
• Опции: масляные / маслорадиаторные версии, белое эпоксидное покрытие для пищевой промышленности, шток из нержавеющей стали
• Совместимость с двигателями: рассчитаны для работы с серводвигателями и редукторами (рамные размеры до ~290 мм)
• Доступная документация: буклеты, листовки, руководство по продукту и перечень деталей с данными для заказа и расчёта размеров
