Задача:

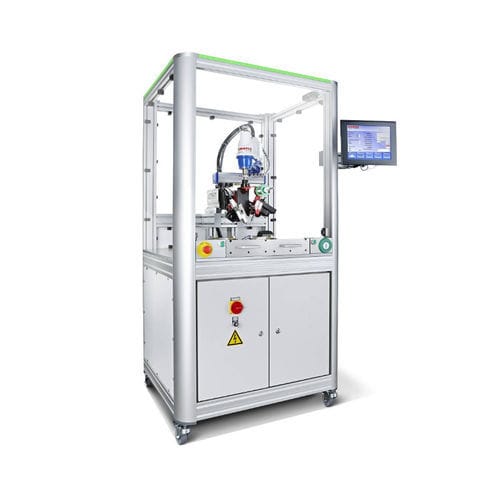

Машина для пайки пламенем припаивает латунные штифты к предварительно перфорированным латунным значкам. Бейджи автоматически подаются из магазина на поворотный индексирующий стол и обрабатываются на 8 станциях. Процесс пайки постоянно контролируется датчиками. Водород, используемый для пламенной сварки, вырабатывается непосредственно в машине.
Установка включает в себя:
Рама машины с защитным кожухом
Поворотный индексирующий стол с 8 станциями
Вертикальный подъемник
2 портальные оси
SCARA-робот с дозатором паяльной пасты
Генератор водорода
Робот SCARA с пламенной паяльной головкой
Пуансон
Дозатор проволоки
Конвейерная лента
Управление PLC с поворотной панелью управления
Примечание:
Каждая позиция пайки может быть введена и сохранена. При изменении типа заготовки машина легко настраивается путем выбора другой программы на сенсорной панели управления формулой PLC. Паяльная машина также может быть легко и гибко расширена для новых продуктов.
---
