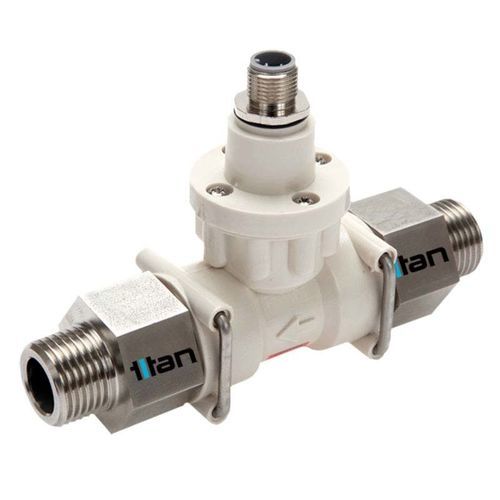

Турбинный расходомер FT2

объемныйдля водыдля сточных вод

Обзор
FT2 — многодиапазонный турбинный расходомер с оптическим детектированием, предназначенный для точного измерения малых и средних расходов жидкостей. В корпусе из химически стойкого PPS установлена турбина с низкой инерцией на сапфировых подшипниках. Прибор имеет девять диапазонов расхода, импульсный выход и степень защиты IP65. Индивидуальная трассируемая калибровка и OEM-варианты фитингов упрощают интеграцию в производственные и измерительные системы.

Рекомендуется для

• Лабораторных испытаний и стендов
• Охлаждающего оборудования и систем терморегуляции
• Полупроводниковых производств
• Очистки воды и сточных вод
• Измерения низковязких жидкостей

Особенности

• Оптический датчик
• Неметаллический корпус PPS для химической стойкости
• Сапфировые подшипники для низкой инерции
• Девять диапазонов от 0.02 до 160 L/min
• Импульсный выход с приблизительными K-факторами по диапазонам
• Типичная линейность 1.0–1.5% FSD в зависимости от диапазона
• Повторяемость 0.1%
• Давление до 15 bar
• Степень защиты IP65
• Стандартное уплотнение Viton™ (доступны другие варианты)
• Питание 7.5–24 Vdc (оптический 7–24Vdc)
• Макс. температура рабочей жидкости 80°C

Техническая таблица (Model · Flow Range L/Min · Linearity % FSD · Typical Frequency Hz · Approx 'K' Factor)
Model | Flow Range L/Min | Linearity % FSD | Typical Frequency Hz | Approx 'K' Factor

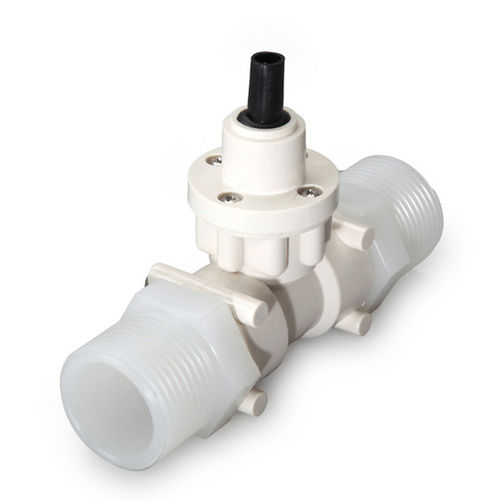

004 | 0.02-0.5 | 1.5 | 266 | 32000
016 | 0.07-1.6 | 1.0 | 413 | 15500
045 | 0.10-4.5 | 1.0 | 637 | 8500
065 | 0.15-6.5 | 1.0 | 520 | 4800
010 | 0.40-10 | 1.0 | 417 | 2500
030 | 1.50-30 | 1.0 | 550 | 1100
060 | 3.00-60 | 1.0 | 550 | 330
100 | 4.00-100 | 1.0 | 550 | 330
160 | 6.00-160 | 1.0 | 640 | 240

Технические характеристики

• Семейство моделей: FT2 (Flow Transducer)
• Детектирование: оптический датчик
• Материал корпуса: неметаллический полимер PPS
• Подшипники: сапфировые
• Диапазоны расхода: девять диапазонов 0.02–160 L/min (см. таблицу)
• Линейность: типично 1.0–1.5% FSD в зависимости от диапазона
• Повторяемость: 0.1%
• Выход: импульсный
• Давление: 15 bar
• Степень защиты: IP65
• Материал уплотнения (стандарт): Viton™ (опции: нитрил, EPDM, специальный)
• Напряжение питания: 7.5–24 Vdc (оптический 7–24Vdc)
• Макс. температура жидкости: 80°C
• Размеры присоединений (опции): 1/4" BSP, 1/2" BSP, 3/4" BSP, 1" BSP, шланг 8mm, шланг 13mm
• Материалы присоединений (опции): латунь, 316 нержавеющая сталь, PVC (60°C макс), PVDF
• Электрические варианты подключения: резиновый уплотнитель, 4-контактная розетка, ввод кабеля IP67
• Поставляется индивидуальная трассируемая калибровка
• OEM-опции: подгонка фитингов и кабелей/разъемов для оптовых заказов
