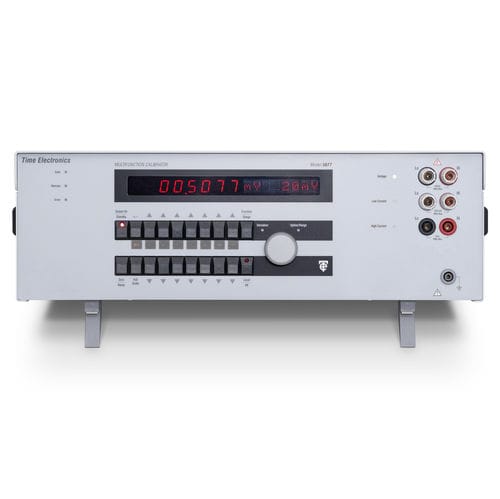

Модель 5077 серии 2 - это многофункциональный калибратор для получения переменного/постоянного напряжения и тока, а также однофазной мощности. Он может использоваться как калибратор рабочей нагрузки для поверки электроизмерительных приборов или как программируемый источник в автоматизированном испытательном стенде для тестирования измерительных приборов. Модель серии 2 обеспечивает тот же охват, что и ее предшественник, с дополнительными диапазонами, управлением с передней панели и независимыми функциями напряжения и тока. Эта дополнительная функциональность расширяет возможности работы, сохраняя при этом производительность для специализированного тестирования однофазных ваттметров, счетчиков мощности и счетчиков кВт/час
Для мощности диапазон напряжения 5077 составляет от 2 мВ до 1050 В, а тока - от 2 мА до 22 А. Частота регулируется от 40 до 500 Гц, а фаза ± 90° с шагом 0,1°. Кроме того, можно установить коэффициент мощности (PF) с шагом 0,01. Выходные данные могут отображаться в ВА или Ваттах. Широкие диапазоны тока и напряжения позволяют проводить поверку измерителей мощности как на первичной стороне ТТ/ТН, так и непосредственно подключенных к измерителю (вторичная сторона).
Стандартный максимальный выходной переменный ток (22 А) может быть увеличен до 100 А с помощью дополнительного трансформатора тока на 100 А (модель 9790). Это увеличивает максимальную мощность до 0,1 МВт/МВА. Для калибровки датчиков и измерительных приборов до 1000 А можно приобрести адаптер токовых клещей с одним и 50 оборотами (модель 9780). 5077 имеет диапазоны оборотов катушки для постоянного и переменного тока, предназначенные для использования с этим адаптером. Дополнительные опции включают наборы тестовых проводов, кейсы для переноски и программное обеспечение для калибровки.
Характеристики
- Напряжение переменного/постоянного тока от 0 до 1050 В
- От 0 до 22 А переменного/постоянного тока
- Моделирование однофазной мощности
- До 23 кВА или 23 кВт
---
