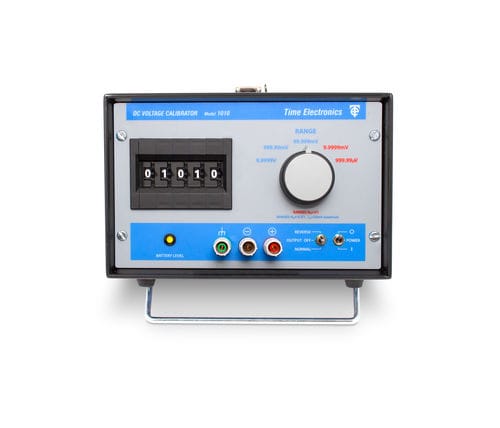

Высокостабильный и точный калибратор постоянного напряжения с питанием от сети или батареи, подходящий для приложений, требующих прецизионного источника напряжения с низким внутренним сопротивлением. Он имеет пять диапазонов до 10 В с разрешением до 0,01 мкВ. Компактная и прочная конструкция делает его легко переносимым и хорошо подходящим для использования в лабораторных, полевых и промышленных условиях.
Выходные сигналы напряжения устанавливаются путем выбора переключателя диапазона и набора нужного значения с помощью большого пальчикового переключателя. Полярность выхода можно выбрать с помощью переключателя нормальный/выкл/реверс. Выходное сопротивление калибратора обычно составляет 500 мОм для диапазонов 10 В, 1 В и 0,1 В. Максимальный выходной ток, который может быть получен на этих диапазонах, ограничен 25 мА при соблюдении спецификации. Нижние диапазоны имеют выходное сопротивление 1 Ω и обеспечивают ток до 30 мА.
Прецизионный зенеровский диод используется в качестве источника опорного сигнала, который подается на вход системы усилителей с прерывателем F.E.T., работающей в режиме стабилизации обратной связи. Величина усиления определяется набором прецизионных металлопленочных резисторов, выбираемых 5-декадным переключателем на передней панели.
Выходное напряжение изменяется от 0,01 мкВ до 9,9999 В в 5 диапазонах. Для полной надежности в переключателе диапазонов калибратора используются два параллельных контакта для каждого положения на случай выхода из строя одного контакта, что гарантирует правильную работу калибратора.
Характеристики
- От 0,01 мкВ до 10 В в 5 диапазонах
- Точность 0,02 %
- Стабильность 10 ppm/час
- Выходной ток 30 мА
- Безопасные клеммы
- Работа от аккумулятора или от сети
- 40 часов типичного использования между зарядками
- Индикатор уровня заряда батареи
- Дополнительный кейс для переноски
---
