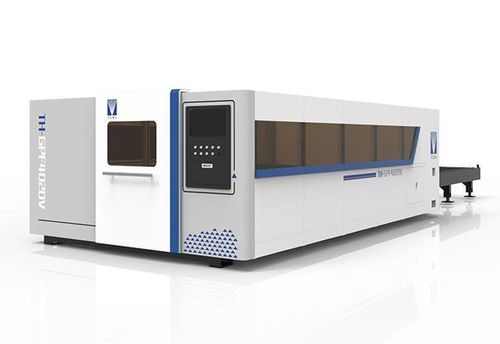

Лазерный станок для резки TH-GPF series

для металладля алюминиядля нержавеющей стали

Название продукта
Лазерный станок для резки GPF с двойной сменной платформой (серия TH-GPF)

Отрасли

• Листовая металлургия
• Производство кухонной посуды и оборудования для общественного питания
• Изготовление шасси и шкафов
• Производство фурнитурных шкафов
• Производство холодильного оборудования
• Оборудование для охраны окружающей среды
• Автомобильное производство
• Сельскохозяйственная техника
• Производство лифтов
• Строительство стальных конструкций

Материалы

• Металлические листы
• Листы из углеродистой стали
• Листы из нержавеющей стали
• Медные листы
• Листы из алюминиевых сплавов
• Оцинкованные листы
• Электролитические листы
• Кремнистая сталь
• Титановые сплавы
• Прочие металлические материалы

Особенности

• Конструкция системы перемещения, ориентированная на оператора, для гибкого управления и удобства эксплуатации
• Закрытая портальная конструкция с двойным приводом и синхронной системой смены столов для сокращения времени загрузки/разгрузки и повышения производительности
• Высокая стабильность конструкции: портал из высокопрочного экструзионного алюминиевого профиля для меньшего веса и хорошей динамической реакции
• Оси X и Y с прецизионной спиральной зубчатой передачей для обеспечения стабильной точности резки
• Централизованная база данных параметров процесса с готовыми к использованию и настраиваемыми программами резки

Технические характеристики (таблица)
Модель | Мощность лазера | Ход по Z | Точность позиционирования | Повторяемость | Формат обработки | Верхний предел нагрузки (сменный стол) | Вес станка | Габариты станка
TH-GPF3015 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 3000×1500 mm | 1.2 T | 6 T | 8500×2900×2000 mm
TH-GPF4020 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 4000×2000 mm | 1.5 T | 8.5 T | 10500×3450×2000 mm
TH-GPF6020 | 1500–6000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 6000×2000 mm | 2.0 T | 12 T | 14750×3450×2100 mm
TH-GPF6025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 6000×2500 mm | 2.8 T | 19.5 T | 15300×4100×2100 mm
TH-GPF8025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 8000×2500 mm | 3.6 T | 24 T | 19400×4100×2100 mm

Технические данные

• Серия / модели: TH-GPF3015, TH-GPF4020, TH-GPF6020, TH-GPF6025, TH-GPF8025
• Диапазон мощности лазера: от 1 000 W до 20 000 W в зависимости от модели
• Ход по Z: 250 mm (модели до 6020), 350 mm (6025 и 8025)
• Точность позиционирования: ±0.03 mm/m
• Повторяемость: ±0.03 mm
• Форматы обработки: от 3000×1500 mm до 8000×2500 mm в зависимости от модели
• Максимальная грузоподъемность сменного стола: от 1.2 T до 3.6 T в зависимости от модели
• Масса станка: от 6 T до 24 T в зависимости от модели
• Габариты станка: зависят от модели (см. таблицу спецификаций выше)
