Характеристики
AR покрыл для ряда 400 до 700 nm
Положительные размеры дуплета: Ø5 mm, Ø6 mm, Ø6.35 mm, Ø8 mm, Ø1/2 ", Ø1 ", Ø30 mm, и Ø2 "
Отрицательные размеры дуплета: Ø1/2 ", Ø1 ", и Ø2 "
фокусное расстояниое 7.5 до 1000 mm для положительных дуплетов
фокусное расстояниое -20 до -100 mm для отрицательных дуплетов

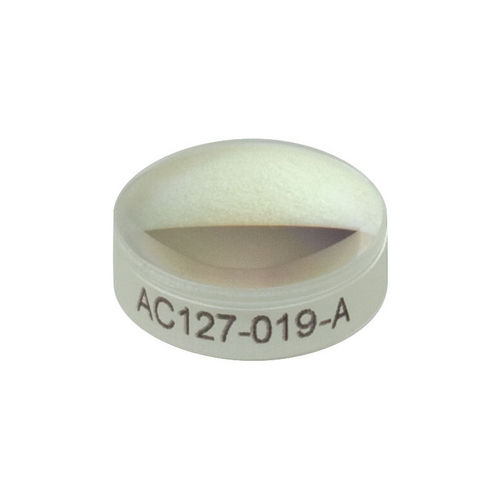

Дуплеты Thorlabs цементированные ахроматические оптимизированы для того чтобы обеспечить превосходное представление в видимом регионе. Наша конструкция для ахроматических дуплетов использует линию гелия «d» (587.6 nm, желтый цвет) и водопод линии в виду того что эти длины волны разумно представляют видимый спектр и использованы для того чтобы определить номер Abbe, Vd «f» (486.1 nm, голубое/зеленый цвет) и «c» (656.3 nm, красные), материала.
См. плата применения выше для информации о главном представлении ахроматических дуплетов сравненных к объективам синглета и плата измерения для примеров измерений которые могут быть сделаны путем загружать соотвествующий архив Zemax® для ахроматического объектива интереса. Архивы Zemax могут быть найдены путем щелкать на иконе документа рядом с соотвествующим номером детали ниже.
---
