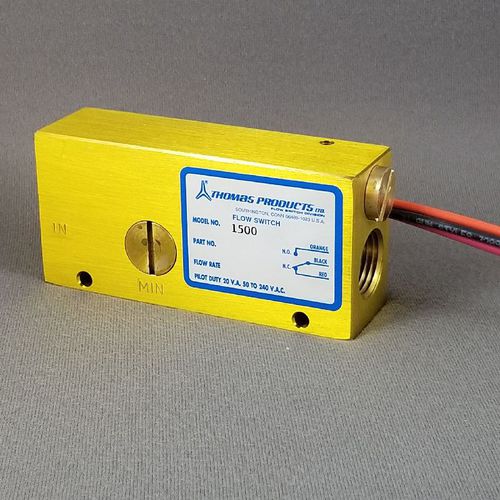

Это реле расхода является отличным выбором для систем, в которых может наблюдаться высокое давление, а также в тех случаях, когда требуется или желательна возможность регулировки заданного значения расхода. Такая возможность регулировки отлично подходит для тех случаев, когда вы не уверены в статистике расхода, но знаете, когда система работает правильно. О том, как это работает, читайте на нашей странице справки о возможности регулировки реле расхода.
Работа: Жидкость проходит через корпус, при расходе ниже "заданного значения" жидкость обтекает поршень и проходит через регулируемый обводной канал, при увеличении расхода поршень с внутренним магнитом начинает двигаться назад, сжимая пружину, пока расход не достигнет заданного значения, в этом случае магнит приводит в действие герметично закрытый геркон внутри другой полости реле расхода. Потоки выше заданного значения проходят мимо поршня и беспрепятственно проходят через обводной канал, удерживая устройство в рабочем состоянии до тех пор, пока расход не начнет уменьшаться, при этом пружина начинает толкать поршень назад в положение покоя, пока поршень не удалится достаточно далеко от переключателя, что приводит к его отключению. Расход ниже заданного значения не влияет на работу устройства и не вызывает его срабатывания. Регулировка уставки расхода легко выполняется с помощью плоской отвертки, просто поверните лопатку в нужное положение, лопатка может вращаться вокруг и вокруг без остановки. Когда прорезь на лопатке перпендикулярна входу и выходу, заданное значение расхода находится в самом низком конце диапазона, а когда прорезь параллельна входу и выходу, заданное значение расхода находится в самом высоком конце диапазона
ПРИМЕЧАНИЯ ПО ПРОДУКТУ
Приблизительный GPM в зависимости от давления в линии.
Дополнительный диапазон уставки нижнего воздуха. Проконсультируйтесь с заводом
---
