ВНУТРЕННЕЕ РАДИАЛЬНОЕ УПЛОТНЕНИЕ (ЗАГЛУШКА ОТВЕРСТИЯ) ИЛИ АДАПТЕРЫ P.E.A. С АВТОМАТИЧЕСКИМ ПРИВОДОМ КЛАПАНА НА 1/4 ОБОРОТА

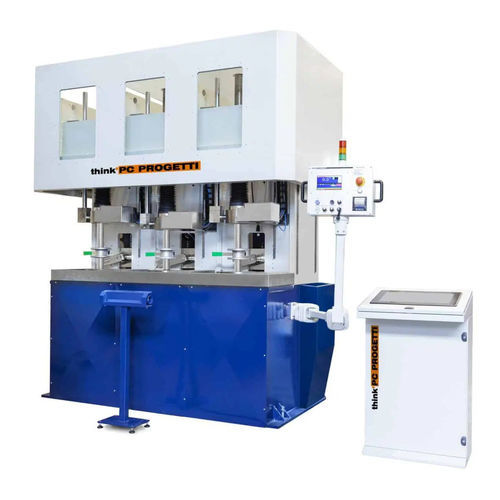

Трехстанционный вертикальный испытательный стенд с комбинированным зажимом "Заглушка отверстия".
Регулировка длины клапана осуществляется с помощью верхней боковой винтовой колонны, перемещаемой гидравлическим редуктором.
Это обеспечивает полное отсутствие внешних воздействий на корпус клапана.
Для управления клапаном во время испытаний и для проведения испытаний на выносливость предусмотрены автоматические приводы на ¼ оборота.
Безопасность оператора обеспечивается полным защитным ограждением с пулестойким стеклом для визуального контроля.
Открытие ограждения регулируется системой управления, что позволяет свести риск оператора к минимуму.
Управление процессом испытаний осуществляется с помощью ПЛК и сенсорного ЖК-дисплея.
РЕАКЦИОННАЯ СИЛА (ОБЩАЯ) : 60 ТОНН 3 x 20 ТОНН (см. таблицу рабочих пределов)
МАКСИМАЛЬНАЯ ДЛИНА КЛАПАНА : 460 мм
ДЛИНА КЛАПАНА MIN : 50 мм
MAX ДИАМЕТР ФЛАНЦА : 300 мм
ВЫСОТА НАГРУЗКИ ОТ ГРУНТА : 1100 мм
Крутящий момент привода: 120 кгм
УГОЛ ПОВОРОТА ПРИВОДА: -15º / +75º
Емкость для воды в подвале: 400 литров
ДОПУСТИМЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ : RF, RTJ, BW, SW
СТИЛЬ ЗАЖИМА : Тип 2 Заглушки с отверстиями - Тип 7 P.E.A.
РАЗМЕРЫ (МЕХ) : 2366(Д) x 1105(Г) x 2500(В)
---
