ДВОЙНАЯ ВИНТОВАЯ КОЛОННА + ЦИЛИНДР С КОМБИНИРОВАННЫМ ЗАЖИМОМ, МАЛАЯ ВЫСОТА ОСЕЙ ПОТОКА

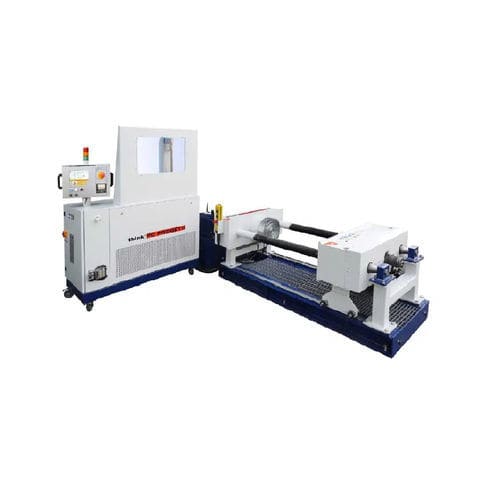

Горизонтальный испытательный стенд с комбинированным способом зажима: внутренним радиальным уплотнением и прессовым зажимом.
Подвижный реактивный мост перемещается двумя винтовыми колоннами, что обеспечивает полное отсутствие внешних сил на корпусе клапана, а гидроцилиндр может осуществлять прессовое зажатие с пропорциональным управлением или без него.
Это позволяет использовать установку в соответствии с самыми распространенными международными стандартами испытаний.
Управление установкой осуществляется с помощью пульта управления опрессовкой SKM-100
РЕАКЦИОННОЕ УДЕРЖАНИЕ: 100 ТОНН (10% минимального зажатия пресса) (см. таблицу рабочих пределов)
ДЛИНА КЛАПАНА MAX : 1300 мм
ДЛИНА КЛАПАНА MIN : 0 мм
ВНУТРЕННЕЕ РАССТОЯНИЕ МЕЖДУ КОЛОННАМИ : 900
Высота оси потока : 650 мм от земли
Емкость для воды в подвале: 170 литров
ДОПУСТИМЫЕ ВАРИАНТЫ: BW, SW, RF, RJ
СТИЛЬ ЗАЖИМА : Тип 3 - комбинированный внутренний радиальный и прижимной зажим с пропорциональным управлением.
РАЗМЕРЫ: 2600(Д) x 1290(П) x 910(В) (механическая конструкция)
---
