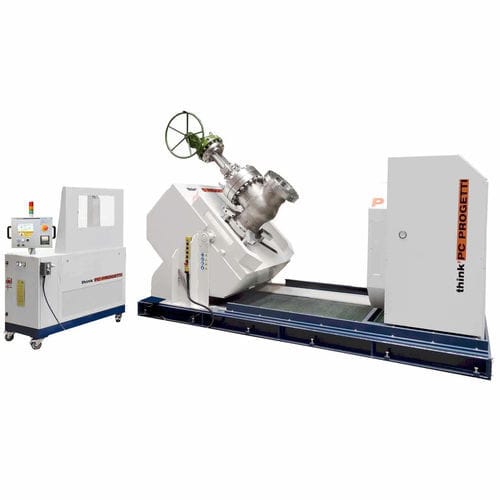

ГОРИЗОНТАЛЬНЫЙ ИСПЫТАТЕЛЬНЫЙ СТЕНД С ДВОЙНЫМ ЗАХВАТОМ И ОТКИДЫВАЮЩИМСЯ МОСТОМ
Горизонтальный испытательный стенд с двойным зажимным механизмом и возможностью наклона на площадке.
Правая сторона подвижна для регулировки длины арматуры.
Зажим когтями может осуществляться только на фланцевых клапанах.
Это позволяет проверить механические напряжения на шейке фланца во время проведения испытаний.
Кроме того, сила зажима не влияет на поведение седла клапана во время испытания, так как внешние силы не прикладываются.
Управление установкой осуществляется с помощью прижимного устройства SKA-100
СИЛА РЕАКЦИИ (СМ. ТАБЛИЦУ РАБОЧИХ ПРЕДЕЛОВ) : 350 ТОН (см. таблицу рабочих пределов)
ДЛИНА МАКС: 2200 мм
ДЛИНА MIN : 500 мм
ДИАМЕТР Фланца MAX : 1200 мм
ДИАМЕТР ЗАЗЕМЛЕНИЯ MIN : 120 мм
Толщина фланца MAX : 150 мм
Толщина фланца MIN : 0 мм
ВЫСОТА ОСЕЙ ПЛАВАНИЯ : 1180 мм
Емкость для воды в подвале : 1000 литров примерно.
ДОПУСТИМЫЕ ЗАДЕЛКИ : RF, RJ
СТИЛЬ ЗАЖИМА: Тип 6 - двойной зажимной ключ
РАЗМЕРЫ (МЕХ) : 4460(L) x 2300(D) x 1930(H)
---
