ЗАЖИМ КОГТЕЙ С ЗАЩИТНЫМ ПЕРИМЕТРОМ И ВОЗМОЖНОСТЬЮ НАКЛОНА НА 90°

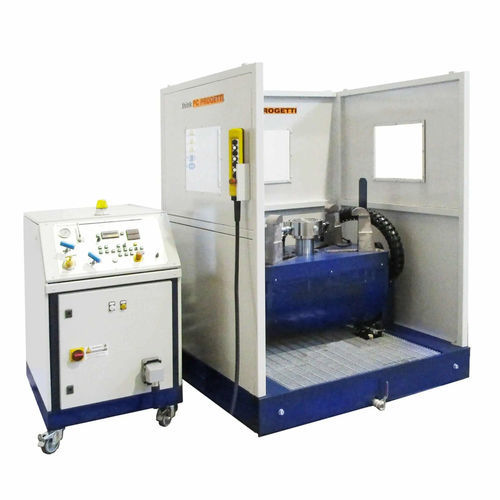

Испытательный стенд с зажимными клещами.
Испытания клапанов RF или RTJ могут проводиться в реальных рабочих условиях.
Зажим имеет гидравлический тип включения/выключения.
Это позволяет использовать его как для клапанов PSV, так и для проточных клапанов.
Автоцентрирующее движение клещей и опрокидывание управляются гидравлически или пневматически (по выбору).
В подвале имеется емкость для испытательной жидкости, возможна поставка дополнительных емкостей.
Возможность наклона зажимного плато улучшает возможности загрузки продукта и позволяет использовать пулестойкий защитный обтекатель для обеспечения наилучшего уровня безопасности оператора.
Установка может управляться с помощью стандартных салазок для опрессовки, на рисунке показана мод. SKMM-100-G.
РЕАКЦИОННОЕ УДЕРЖАНИЕ: 90 ТОНН (см. таблицу рабочих пределов)
МАКСИМАЛЬНЫЙ ДИАМЕТР ФЛАНЦА: 530 / 650 / 860 мм
МИНИМАЛЬНЫЙ ДИАМЕТР ФЛАНЦА : 90 мм
Измерение подъема сиденья : 0-100 мм
Измерение расстояния между контактными датчиками : 0-70 мм ± 0,05 мм
МАКСИМАЛЬНАЯ ТОЛЩИНА ФЛАНЦА : 140 мм
УГОЛ НАКЛОНА : 0° + 90°
Емкость для воды в подвале: 200 литров
ДОПУСТИМЫЕ ЗАДЕЛКИ : RF, RJ
Тип зажима : Тип 5 - гидравлический цилиндр с зажимами
КОНТРОЛЬ СИЛЫ ЗАЖИМОВ: Вкл/выкл
ДИАПАЗОН : 10...100%
СТАНДАРТ : ISO, API, ANSI, ASTM
РАЗМЕРЫ (МЕХ) : 1465(L) x 2100(P) x 1900(H)
---
