Программное обеспечение для визуализации Inspect

отслеживаниявыравниваниядля цифровой томографии

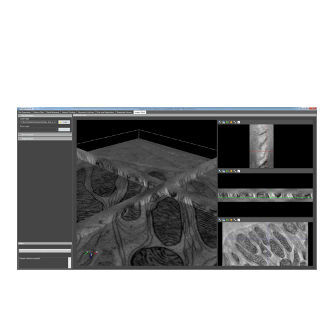

Программное обеспечение Inspect 3D компании Thermo Scientific представляет собой удобное решение для выравнивания серий томографических изображений (полученных с помощью просвечивающей электронной микроскопии или сканирующей просвечивающей электронной микроскопии, TEM или STEM) вместе с картами энергодисперсионной рентгеновской спектроскопии (EDS), создавая 3D-реконструкцию данных. Программное обеспечение Inspect 3D также предлагает базовые функции визуализации. Все программное обеспечение Thermo Scientific для ТЭМ, СТЭМ и EDS-томографии полностью совместимо с Inspects 3D Software. Inspect 3D Software начинает работу с грубого выравнивания по оси X-Y на основе кросс-корреляции изображений. Выравнивание может быть уточнено с помощью автоматизированных процедур отслеживания бусин или патчей. Отслеживание бусин позволяет проследить несколько круглых частиц на образце на протяжении всей серии наклонов, корректируя поворот и изменение увеличения для каждого изображения. Отслеживание пятен отслеживает несколько областей изображения на протяжении всей серии наклонов, а затем объединяет результаты. Программное обеспечение Inspect 3D предлагает два классических алгоритма для восстановления 3D-объема: взвешенную обратную проекцию (WBP) и метод одновременной итеративной реконструкции (SIRT). Кроме того, Inspect 3D Software предлагает простую реконструкцию EDS-томографии с одновременной обработкой файлов STEM и EDS, называемую бимодальной томографией HAADF-EDS (HEBT), что позволяет улучшить реконструкцию элементов. Итерационные методы реконструкции, предлагаемые в Inspect 3D Software, включают; - Сопряженные градиентные наименьшие квадраты (CGLS) - Максимизация ожиданий (EM), при которой артефакты удлинения значительно уменьшаются по сравнению с реконструкцией SIRT - Метод одновременной алгебраической реконструкции (SART)
