Программное обеспечение для управления SeamScan™

для расчетовотслеживанияпрограммируемые автоматические

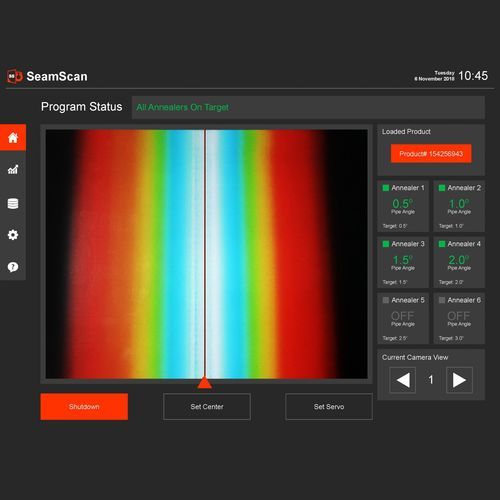

SeamScan™ - это усовершенствованный пакет для отслеживания термического шва, разработанный для отжигателей швов Thermatool. Оборудование для отслеживания использует современные тепловизионные камеры и технологию обработки изображений для обнаружения высокочастотного сварного шва. SeamScan™ автоматически позиционирует каждый индуктор отжигателя над сварным швом для обеспечения точного нагрева. Эта платформа управления состоит из тепловизионной камеры, процессора обработки изображений и сенсорного экрана, который подключается по сети Ethernet к ПЛК каждого отжигателя швов (требуется опция SmartAnneal™). ОСОБЕННОСТИ Программный алгоритм рассчитывает правильное положение каждого индуктора отжигателя вдоль горячего шва, отслеживая скручивание шва на стане. Управление отжигом позволяет системе автоматически вращать индуктор отжига по орбите вокруг окружности трубы (трубы 6" и больше). Отображается угол наклона трубы и угол наклона каждого индуктора. Положение индуктора и угол наклона шва отображаются на графике в режиме реального времени (максимальный угол поворота шва ±15o). Рецепт продукта может быть сохранен для каждого наружного диаметра трубы и воздушного зазора. Параметры рецепта могут быть записаны в текстовый файл, доступный для анализа после процесса (экспорт через USB или Ethernet). Устраняет ненадежную систему окраски линии и отслеживания линии с помощью визуальной камеры.
