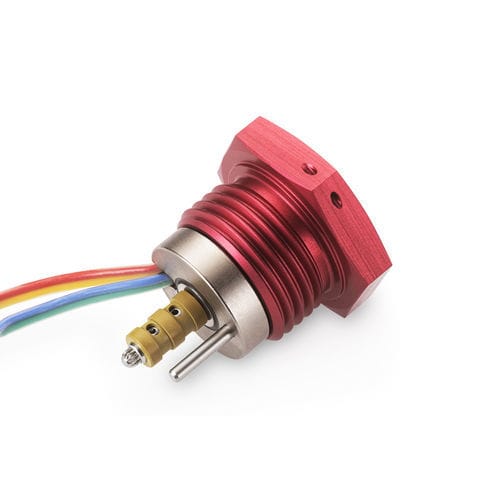

Электромагнитный клапан с прямым приводом SDBB series

2 каналамножественныймалая нагрузка

Электромагнитный клапан с двойной катушкой и портированием на 360° использует уникальный дизайн MultiSeal®, который обеспечивает гибкость портирования на 360° в обмен на уменьшение пропускной способности. Он также включает дополнительную катушку для обеспечения электрической избыточности для повышения безопасности. В результате размер и вес упаковки немного увеличены по сравнению с конфигурацией с одной катушкой. Технология MultiSeal устраняет использование уплотнительных колец, обеспечивая значительную экономию пространства и веса. Инновационный дизайн катушки клапана обеспечивает низкое энергопотребление и быстрое время отклика. - Ломм-скорость: 3500 Ломм макс - Рабочее давление: 3000 psid - Утечка: 1 cc / мин макс - Вес: 0.21 lbs макс - Уникальная конфигурация MultiSeal® Общая производительность - Рабочее давление: 3000 psid - Рабочая температура окружающей среды: -65°F до 275°F - Рабочая температура жидкости: -65°F до 275°F - Внутренняя утечка: 1 cc / мин макс при номинальном давлении - Внешняя утечка: 0 cc - Ломм-скорость: 3500 Ломм - Потребление тока: 0.35 ампер при 28 VDC при 70°F (9.8 Ватт) - Максимальное рабочее напряжение: 32 VDC - Сопротивление: 73.6 - 86.4 Ом при 70°F - Напряжение втягивания: 18 VDC макс при 275°F и 3000 psi для каждой катушки - Напряжение отпускания: 1 VDC мин при 70°F и 3000 psi с обеими катушками под напряжением - Время отклика втягивания (28 VDC при 70°F и номинальном давлении): 0.035 секунд макс - Время отклика отпускания (28 VDC при 70°F и номинальном давлении): 0.035 секунд макс - Номинальный размер отверстия экрана: 0.004 дюйма - Вес: 0.21 lbs макс Материалы Смачиваемые части - Фильтрующий экран: 304L CRES, ASTM A666, Пассивация - MultiSeal: Полиамид-имид, AMS 3670 - Корпус и седло шара: 15-5 PH CRES, AMS 5659, Пассивация - Шар и штифт: 440C CRES, AMS 5630, Пассивация - Вал: 440C CRES, AMS-QQ-S-763, Пассивация - Пружина: 302 CRES, AMS 5688, Пассивация - Заглушка и толкатель: 303 CRES, QQ-S-763C, Пассивация - Фланцы и плунжеры: Si Iron BFM, ASTM A867, Никелированное покрытие / AMS 2404 - Шунт: 22-13-5 CRES, AMS 5764, Никелированное покрытие / AMS 2404 - Прокладки и проставки: 302 CRES, ASTM A666, Пассивация - Пайка: Серебряный сплав, AMS 4774, Никелированное покрытие / AMS 2404 Несмачиваемые части - Крышка: Si Iron BFM, ASTM A867, Никелированное покрытие / AMS 2404 - Удерживатель: 2024 T-351 AL, AMS-QQ-A-225 / 6, Анодирование / MIL-PRF-8625 Тип II - Удерживающее кольцо: 302 CRES, ASTM A313 / A313M, Пассивация - Катушка: Медный магнитный провод, NEMA MW1000 / MW16 - Разделитель катушки: Арамид, ANSI NEMA FI 3 - Термоусадочная трубка: PVDF и PTFE, AMS-DTL-23053 / 8 & / 12 - Изоляционная лента: Полиимид, ASTM D5213 - Припой: Sb05A, J-STD-006 - Заливочная масса: Stycast 2762FT, Катализатор 17 - Провод: 22 AWG, SAE AS22759 / 11 Номера деталей и спецификации - SDBB2532002A: 3000 psi, Skydrol, Обычно открытый, Передний провод - SDBB2532003A: 3000 psi, Skydrol, Обычно закрытый, Передний провод - SDBB2532012A: 3000 psi, MIL-PRF-5606 или MIL-PRF-83282, Обычно открытый, Передний провод - SDBB2532013A: 3000 psi, MIL-PRF-5606 или MIL-PRF-83282, Обычно закрытый, Передний провод Запасные части и аксессуары - CUTA2500221B: Инструмент для извлечения MultiSeal - SDBB2530108A: Замена MultiSeal - CUTA2500121A: Испытательное устройство - Доступны изображения кривой потока, поперечного сечения, размерного вида и деталей монтажа (см. раздел изображений). Ключевые технические характеристики: - Гибкость портирования на 360° MultiSeal® - Электрическая избыточность с двойными катушками - Низкое энергопотребление, быстрая реакция - Максимальное рабочее давление: 3000 psid - Максимальная ломм-скорость: 3500 Ломм - Внутренняя утечка: 1 cc/min макс - Вес: 0.21 lbs макс - Рабочая температура: -65°F до 275°F
