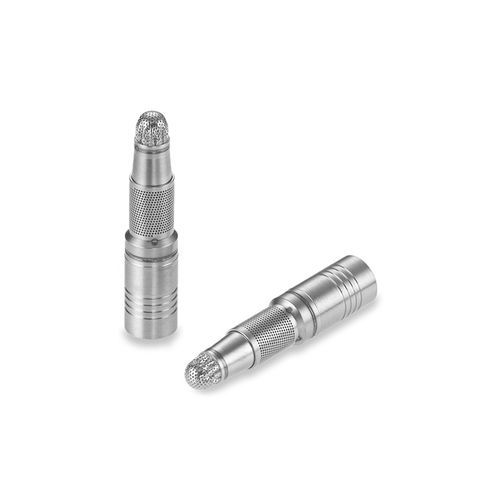

Клапан давления SVBA2810118D

гидравлическийминиатюрныйиз нержавеющей стали

Клапан в этом миниатюрном клапане с пружинным смещением настроен так, что аварийный порт (E) обычно закрыт, а нормальный (N) и сервисный (S) порты соединены. Он идеально подходит для приложений с расходом до 6 GPM. Встроенные защитные экраны обеспечивают дополнительную защиту от загрязнений или мусора. - Тип: С пружинным смещением - Диаметр: 0,281 дюйма - Ломм-скорость: 180 Ломм макс. - Максимальное рабочее давление: До 4000 psi Общая производительность - Нормальный расход (N к S или S к N): 180 Ломм макс. - Аварийный расход (E к S): 180 Ломм макс. - Максимальный номинальный расход: 6,0 GPM - Давление переключения: 15 psid (мин.) 40 psid (макс.) - Максимальная утечка: (N к E или E к N при 4000 psid): 5 капель / час после 2 минут ожидания - Размер отверстия экрана: 0,008 дюйма номинал - Номинальное системное давление: до 4000 psi - Номинальный вес: 5,0 грамма - Испытательная жидкость: MIL-PRF-83282 при 85°F Материалы - Корпус – Задний: 304L CRES (AMS 5647) - Корпус – Передний: 15-5PH CRES (AMS 5659) - Штифт: 303 CRES (QQ-S-763C) - Пружина: 17-7PH CRES (AMS 5678) - Клапан: 440C CRES (AMS 5630) - Уплотнение носа: 6061-T6 Al (AMS 4117) - Экран ствола: 15-5PH CRES (AMS 5659) - Экраны: 304L CRES (QQ-S-766) - Базовые шайбы: 304L CRES (QQ-S-766) - Пайка: (AMS 4774) Отделка: Все детали CRES пассивированы. Штифты предварительно вощены. Не обезжиривать. Не смазывать. Запасные части и аксессуары - CUTA2810137C: Набор инструментов для установки / извлечения - PRFA2810003A: Запасной штифт - SVBA2810009B: Запасное уплотнение носа Ключевые факты о продукте - Тип: С пружинным смещением - Диаметр: 0,281 дюйма - Ломм-скорость: 180 Ломм макс. - Максимальное рабочее давление: До 4000 psi Вид в разрезе, вид размеров, детали отверстия для установки: См. изображения в галерее для справки. Все размеры в дюймах. Процедура установки: PS J2374 Rev A: Установка 3-портовых вставок Инструменты для установки и производства: CUTA2810137C: Чертеж набора инструментов для установки и извлечения CAD-оболочка: Модель клапана с пружинным смещением 281 с экраном (доступна для загрузки с сайта) Справочник: Техническое руководство по гидравлике для аэрокосмических, энергетических и автоспортивных решений Страница G10-G11 Технические характеристики: - Нормальный расход (N к S или S к N): 180 Ломм макс. - Аварийный расход (E к S): 180 Ломм макс. - Максимальный номинальный расход: 6,0 GPM - Давление переключения: 15 psid (мин.) 40 psid (макс.) - Максимальная утечка: (N к E или E к N при 4000 psid): 5 капель / час после 2 минут ожидания - Размер отверстия экрана: 0,008 дюйма номинал - Номинальное системное давление: до 4000 psi - Номинальный вес: 5,0 грамма - Испытательная жидкость: MIL-PRF-83282 при 85°F
