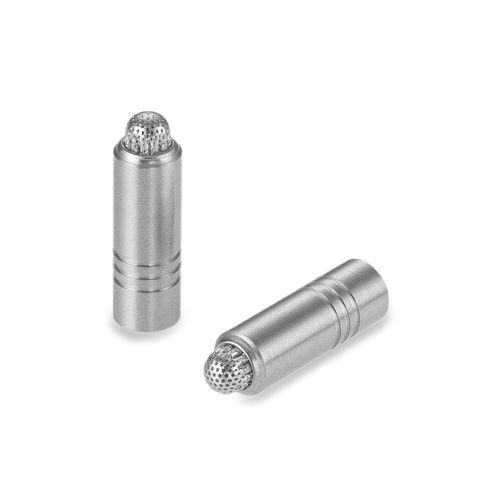

Объемный регулятор расхода FCFA series

гидравлический

Этот миниатюрный клапан управления потоком имеет диаметр 0,187 дюйма и длину 0,71 дюйма. Сочетая в одном корпусе параллельно дроссель и обратный клапан, этот клапан обеспечивает дозированный поток в одном направлении и свободный поток в другом направлении. Доступны ограничения от 1000 до 20 000 Лом.Тип: Регулятор расходаДиаметр: 0,187 дюймаДиапазон измеряемого потока: 1000 - 20 000 ЛомМаксимальное рабочее давление: 3000 фунтов на кв. дюймОбщие характеристикиДопуск на измеренную скорость потока ±5% или ±10%Номинальное давление в системе до 3000 фунтов на кв. дюймДавление растрескивания2 - 8 фунтов на кв. дюймСкорость свободного потока при 25 фунтах на кв. дюйм и выше470 Лом макс.Номинальный вес1,3 граммаМатериалыПАРТМАТЕРИАЛСПЕЦИФИКАЦИЯКорпус303 CRESQQ-S-763CPin303 CRESQQ-S-763CSПружинное седло303 CRESQQ-S-763COrifice Plate303 CRESQQ-S-763CShuttle Plate303 CRESQQ-S-763CSpring302 CRESAMS 5688Screen304L CRESASTM A 666Braze---AMS 4774Finish: Все детали CRES пассивированы. Штифты предварительно обработаны воском. Не обезжиривать. Не смазывать.Запасные части и аксессуарыPART NUMBERDESCRIPTIONCUTA1870104CНабор инструментов для установки/извлеченияJETA1870003ARЗапасной штифтКлючевые факты о продуктеТип: Регулятор расходаДиаметр: 0,187 дюймаДиапазон измеряемого расхода: 1000 - 20 000 ЛомМаксимальное рабочее давление: 3000 psiНомера деталей и спецификацииLEE PART NUMBERTolanceFREE FLOW DIRECTIONMETERED LOHM RATEFREE FLOW LOHM RATE (max.)NOMINAL SCREEN HOLE SIZE (in)FCFA1875100D±5%FORWARD10004700.008FCFA1875150D±5%FORWARD15004700.008FCFA1875200D±5%FORWARD20004700.008FCFA1875250D±5%FORWARD25004700.008FCFA1875300D±5%FORWARD30004700.008FCFA1875400D±5%FORWARD40004700.008FCFA1875500D±5%FORWARD50004700.006FCFA1875600D±5%FORWARD60004700.006FCFA1875800D±5%FORWARD80004700.004FCFA1875100H±5%FORWARD100004700.004FCFA1875120H±5%FORWARD120004700.004FCFA1875150H±5%FORWARD150004700.004FCFA1875200H±5%FORWARD200004700.004FCRA1875100D±5%REVERSE10004700.008FCRA1875150D±5%REVERSE15004700.008FCRA1875200D±5%REVERSE20004700.008FCRA1875250D±5%REVERSE25004700.008FCRA1875300D±5%REVERSE30004700.008FCRA1875400D±5%REVERSE40004700.008FCRA1875500D±5%REVERSE50004700.006FCRA1875600D±5%REVERSE60004700.006FCRA1875800D±5%REVERSE80004700.004FCRA1875100H±5%REVERSE100004700.004Technical SpecificationsDiameter: 0.187 inchesLength: 0.71 inchesMetered Flow Range: 1000 - 20 000 ЛомМаксимальное рабочее давление: 3000 фунтов на квадратный дюймДопуск на скорость потока: ±5% или ±10%Давление растрескивания: 2 - 8 psidСкорость свободного потока при 25 psid и выше: 470 Лом макс.Номинальный вес: 1,3 граммаМатериал корпуса: 303 CRES (QQ-S-763C)Материал штифта: 303 CRES (QQ-S-763C)Материал седла пружины: 303 CRES (QQ-S-763C)Материал пластины отверстия: 303 CRES (QQ-S-763C)Материал пластины затвора: 303 CRES (QQ-S-763C)Материал пружины: 302 CRES (AMS 5688)Материал экрана: 304L CRES (ASTM A 666)Пайка: AMS 4774Отделка: Все детали CRES пассивированы. Штифты предварительно обработаны воском. Не обезжиривать. Не смазывать.
