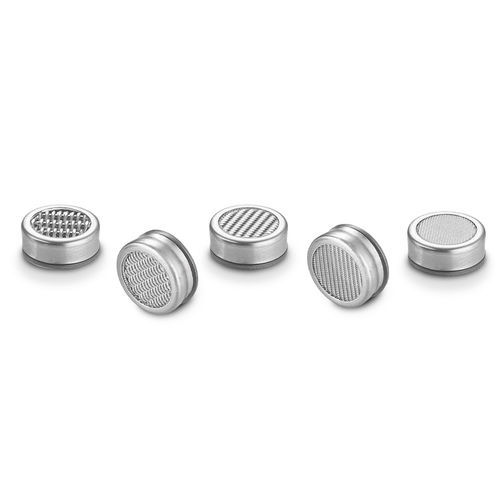

Фильтровальный диск SCRM series

Этот фильтр безопасности из нержавеющей стали предназначен для защиты критически важных компонентов управления жидкостью от нежелательного загрязнения. Фильтр использует конструкцию из плетеной проволочной сетки, которая соединена с использованием запатентованного процесса для обеспечения высокой прочности и целостности. Он предназначен для применения при чрезвычайно высоком давлении, где такие давления могут привести к разрыву экрана, если он заблокирован. Фильтр предназначен для вставки в просверленное отверстие с плоским дном и должен быть закреплен вторичным средством. Этот фильтр последнего шанса доступен в диапазоне микронных рейтингов от 40 до 300 микрон. - Конфигурация монтажа: Картридж - Удерживается клиентом - Рейтинг Лома: Низкий до 35 Ломов - Микронный рейтинг: 40 до 300 микрон - Диаметр детали: 9,93 мм - Диаметр фильтруемого прохода: До 7,56 мм Общая производительность - Тип экрана: Плетеная проволочная сетка - Направление потока: Двунаправленный поток - Минимальное давление разрыва: 24 МПа Материалы - Корпус: Нержавеющая сталь 305 - Пинталь: Нержавеющая сталь 17-7 - Экран: Нержавеющая сталь 316 Номера деталей и спецификации - SCRM7101040S: 40 микрон, 70 Ломов, 11,6 мм², 0,22, 0,71 грамма, 1INST080661S - SCRM7101075S: 75 микрон, 60 Ломов, 9,6 мм², 0,39, 0,71 грамма, 1INST089553S - SCRM7101125S: 125 микрон, 65 Ломов, 7,4 мм², 0,65, 0,84 грамма, 1INST089555S - SCRM7101170S: 170 микрон, 45 Ломов, 8,7 мм², 1,53, 0,88 грамма, 1INST089557S - SCRM7101300S: 300 микрон, 35 Ломов, 10,0 мм², 6,75, 0,90 грамма, 1INST089559S - Кривая потока: См. изображение кривой потока в дополнительных изображениях. - Вид в разрезе: См. изображение в разрезе в дополнительных изображениях. - Размерный вид: См. изображение размерного вида в дополнительных изображениях. - Детали монтажного отверстия: См. изображения монтажного отверстия в дополнительных изображениях для различных микронных версий (40, 75, 125, 170, 300 микрон). Ключевые факты о продукте: - Конфигурация монтажа: Картридж - Удерживается клиентом - Рейтинг Лома: Низкий до 35 Ломов - Микронный рейтинг: 40 до 300 микрон - Диаметр детали: 9,93 мм - Диаметр фильтруемого прохода: До 7,56 мм
