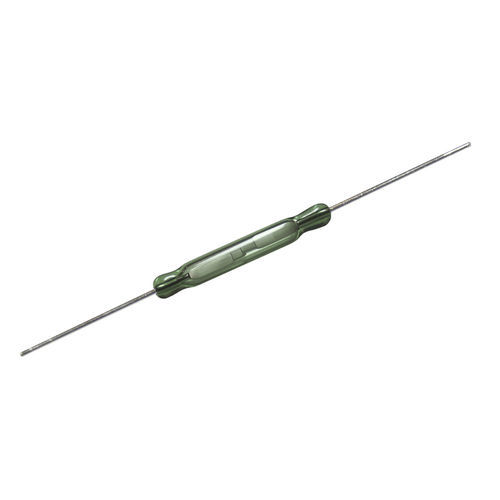

Сухой герконовый переключатель Pico герметично закрыт в газонаполненном стеклянном корпусе. Однополюсный, однооборотный (SPST), с нормально разомкнутыми контактами и двумя магнитно-приводными герконами.
Переключатель двухстороннего типа может приводиться в действие электромагнитом, постоянным магнитом или их комбинацией. Устройство предназначено для использования в реле, датчиках, счетчиках импульсов или аналогичных устройствах.
Характеристики
▪ Идеальные герконовые реле и датчики общего назначения
▪ Контактные слои: рутений на золоте
▪ Превосходное уплотнение между стеклом и металлом и выравнивание лезвий
▪ Соответствие RoHS
AT-Заказ / Выполненные выводы
Помимо стандартных моделей, возможна поставка изделий по индивидуальному заказу, предлагающих следующие возможности:
- Эксплуатация и выпуск диапазонов по спецификации заказчика
- Обрезанные и/или выполненные выводы
Катушки
Все характеристики измерены с использованием стандартной катушки Philips. Определения стандартной катушки Philips приведены в разделе "Примечания по применению" в разделе "Техническая и прикладная информация о герконовых переключателях" данного каталога.
Срок службы и надежность
Приведенные ниже данные о сроке службы действительны для катушки, находящейся под напряжением, в 1,25 раза превышающим опубликованное максимальное рабочее значение для каждого типа серии RI-07.
Условия без нагрузки (рабочая частота: 100 Гц)
Ожидаемый срок службы: не менее 108 операций с частотой отказов менее 10-9 при доверительной вероятности 90%.
Контактное сопротивление > 1Ω через 2 мс
Время отпускания > 2 мс (защелкивание или залипание контактов).
Условия нагрузки (резистивная нагрузка: 5 В; 100 мА; рабочая частота: 125 Гц
Ожидаемый срок службы: не менее 107 операций с частотой отказов менее 10-8 при доверительной вероятности 90%.
Контактное сопротивление >1Ω через 2,5 мс
---
