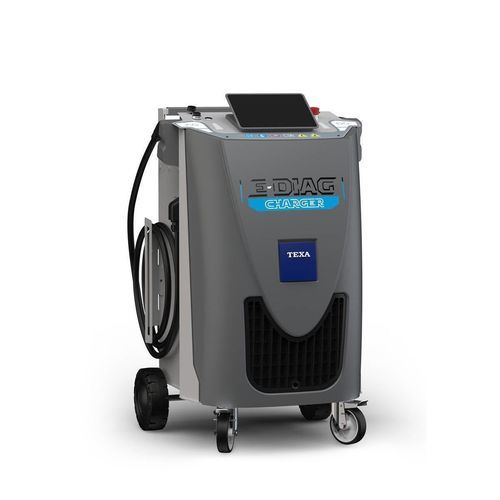

Станция подзарядки для электрических транспортных средств E-DIAG

ACDCмобильная

Обзор
E-DIAG CHARGER — мобильная станция зарядки и диагностики для мастерских, предназначенная для зарядки тяговых аккумуляторов и диагностики во время работы для электромобилей (BEV) и подключаемых гибридов (PHEV). Устройство сочетает AC/DC‑зарядку, диагностику автомобиля и оценку состояния батареи (SoH) с возможностью выдачи сертификатов на месте.

Ключевые функции

• Зарядка тяговых аккумуляторов в BEV и PHEV (AC и DC).
• Встроенная последовательная диагностика электроники аккумулятора и системы зарядки.
• Диагностический модуль NAVIGATOR NANO SERVICE для доступа по OBD/BMS и мониторинга ячеек.
• Оценка SoH и генерация сертификатов (мастерская/аккредитованный варианты).
• Зарядка и диагностика бортовых батарей 12 В и 24 В.

Зарядка
E-DIAG CHARGER поддерживает зарядку переменным током через разъем Type 2 и постоянным током через CCS2 Combo, максимальное тяговое напряжение до 800 В. Измерения зарядки AC и DC сертифицированы по MID (Директива 2014/32/EU). Устройство может управлять двумя параллельными ветвями зарядки и автоматически регулировать мощность с помощью опционального PLC ENERGY METER, чтобы избежать перегрузок электроустановки мастерской.

Диагностика
Диагностические возможности позволяют проверять системы во время зарядки. В комплекте NAVIGATOR NANO SERVICE предоставляет:

• последовательную связь с электроникой аккумулятора и системой зарядки
• подключение к BMS и считывание параметров ЭБУ
• мониторинг отдельных ячеек при наличии данных от автомобиля
• полное считывание параметров аккумулятора и системы зарядки

Поддерживается режим диагностики со стабилизированным напряжением ('flashing mode') для выполнения критических операций (перепрошивка ЭБУ, калибровка ADAS и т. п.).

Состояние батареи (SoH)
Устройство оценивает SoH тяговой батареи в процентах на основе параметров, полученных от ЭБУ, с обработкой в облаке. Мастерская может сформировать мастерской сертификат (включен в подписку TEXPACK E-DIAG CHARGER) или заказать аккредитованный сертификат как платную услугу, предоставляемую в течение нескольких минут.

Безопасность и электрические характеристики
При запуске система выполняет внутреннюю самодиагностику. Специальные зажимы с термопарами контролируют температуру клемм и в случае аномалий немедленно прерывают заряд. Устройство может автоматически ограничивать мощность зарядки в соответствии с возможностями электросети мастерской, чтобы избежать отключений из‑за перегрузки по току.

Дизайн и удобство
E-DIAG CHARGER оснащён 10" цветным мультитач‑дисплеем с технологией glove‑touch. Windows‑базированное программное обеспечение предоставляет интерфейс, ориентированный на рабочие процессы, для быстрого доступа к функциям зарядки, диагностики и выдачи сертификатов. Передвижной корпус на роликах обеспечивает удобное размещение в ограниченном пространстве мастерской.

Включённые функции (резюме)

• Зарядка тяговых аккумуляторов BEV/PHEV (AC Type 2 & DC CCS2, до 800 V)
• Последовательная диагностика электроники аккумулятора и систем зарядки
• Зарядка/диагностика 12 V и 24 V бортовых сетей
• Оценка SoH и генерация сертификатов (мастерская/аккредитованный)
• Одновременная двуветвевая зарядка и автоматическое управление мощностью (с PLC ENERGY METER опционально)

Технические характеристики

• Разъёмы зарядки: AC Type 2 и DC CCS2 Combo
• Максимальное тяговое напряжение: до 800 V
• Измерение зарядки: MID‑сертификация (Директива 2014/32/EU)
• Одновременная зарядка: две ветви (напр., AC + DC)
• Управление мощностью: настраиваемые пороги; опция PLC ENERGY METER для динамического ограничения
• Диагностический модуль: NAVIGATOR NANO SERVICE включён (OBD/BMS‑подключение)
• SoH: облачная обработка; опции сертификатов мастерской и аккредитованных
• Дисплей: 10" мультитач‑цветной экран с glove‑touch
• Безопасность: самодиагностика при старте; зажимы с термопарами и автоматическая остановка
• Мобильность: компактный корпус на роликах
• ПО: Windows‑интерфейс для прямого доступа к рабочим процессам
• Сервис: подписка TEXPACK E-DIAG CHARGER включает сертификат мастерской; аккредитованный сертификат — платная услуга
