Ударное испытание на ударное падение вытачки предназначено для определения механических свойств упаковочных материалов, таких как пластиковая пленка, ламинат и бумага.

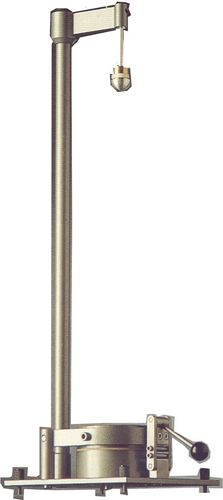

Испытатель состоит из горизонтальной шасси, на котором установлена вертикальная стальная колонна и на верхушке которой расположен спусковой механизм, в который можно вставить падающую вытачку.
Вытачка состоит из полусферической части из алюминия с полированной поверхностью и диаметром 38,1 мм (1,5 дюйма), имеющей вертикальный вал в центре плоской верхней поверхности. Вокруг вала могут быть установлены дополнительные грузы.
На шасси в вертикальной осевой линии вставленной вытачки установлено круговое зажимное устройство. Это зажимное устройство состоит из жесткого и подвижного цилиндров, оба имеют внутренний диаметр 127 мм (5 дюймов).
С помощью эксцентрика, управляемого ручкой, образец может быть зажат без проскальзывания между обоими цилиндрами.
Нижняя часть цилиндра снабжена диском из мягкой резины толщиной 2-3 мм для того, чтобы исключить повреждение падающего вытачки.
СПЕЦИФИКАЦИИ
Высота падения: 660 мм (26 in.)
Вес падающей вытачки без дополнительных грузов: 50 g ± 0.5%
Дополнительный вес: 5 шт. по 5 г ± 0,5% ± 5 %
25 шт. по 15 г ± 0,5% ± 0,5%
5 шт. по 100 г ± 0,5 %
Скорость падения на образце: Приблизительно 3,5 м/сек.
Соответствует стандарту ASTM D 1709-62 Процедура A
Коммерческий стандарт CS 227-59
TNO-Standard I.v.V. 2.15 1968 г
---
