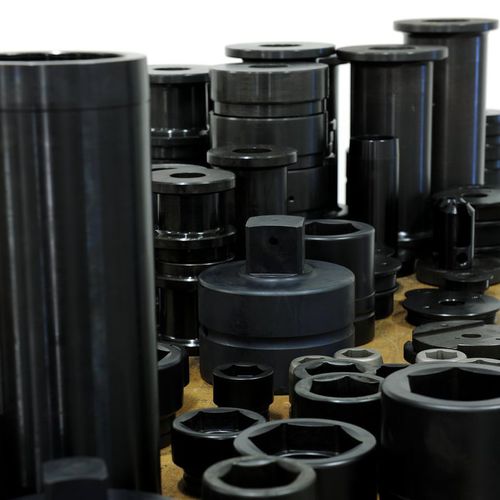

Резьбовая вставка 251

из сталикруглаяшестиугольная

При испытании винтов, болтов и/или гаек вставки необходимы, с одной стороны, для обеспечения правильного расположения образцов, а с другой - для правильной передачи усилия в многокомпонентный датчик. Вставки выпускаются в различных вариантах: -Версия A: трубчатый корпус с внутренней резьбой и контршкивом в качестве головки -Версия B: трубчатый корпус с внутренним шестигранником для шестигранных гаек и контршкивом в качестве головки-мат -Версия C: трубчатый корпус с квадратным держателем (фиксатором) для стандартных торцевых головок По желанию заказчика головка-мат может быть оснащена фиксатором для изнашивающейся планки. Износостойкие полосы используются для того, чтобы при каждом испытании иметь новую и неиспользованную подголовную область из исходного материала. Все остальные детали будут изготавливаться из закаленной (HRC 60) инструментальной стали. В зависимости от размера винта необходимы вставки различных размеров. - Исполнение A - резьбовые соединения через всю измерительную головку. Простой инструмент, но не подходит для коротких крепежных элементов. Быстрая и простая замена образца. - Исполнение B - зажимная втулка с шестигранной эрозией для фиксации головки болта или гайки. Подходит для болтов длиной от 3-кратного диаметра. Сложная зажимная втулка используется только для одного типа и размера крепежа. Чрезвычайно быстрая и простая операция. Поэтому подходит для больших партий образцов. - Версия C - многокомпонентная и поэтому очень гибкая версия. Гайка или головка болта фиксируется на квадрате с помощью обычного гнезда. Таким образом, можно использовать различные головки и формы болтов, и требуется только один основной инструмент для каждого размера образца. Экономичность, поскольку для разных размеров болтов требуются только соответствующие гнезда.
