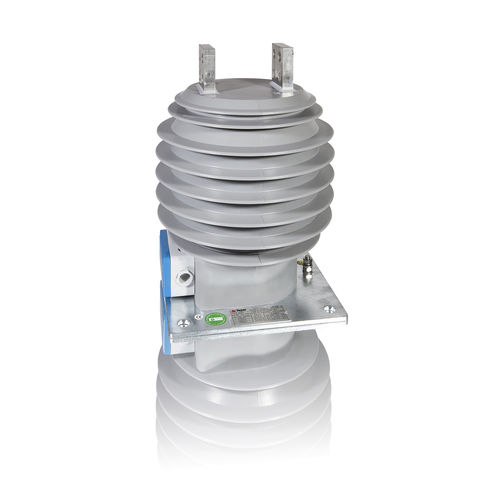

Общая характеристика
- Размеры в соответствии с CEI-UNEL 21009 std
- Изготовлен и испытан в соответствии с IEC 61869-1/2
- Номинальный уровень изоляции до 36 кВ
- Частота 50 или 60 Гц
- Номинальный первичный ток (Ipr)
Одинарный первичный ток от 5 до 3000 A
Двойной первичный ток
До 2 x 300 A изменение на первичной обмотке
До 2 x 1500 A изменение на обмотке сек
- Номинальный вторичный ток (Isr) 5 A
- Кратковременный ток (Ith) до 40 кА x 1 с
- Номинальный динамический ток (Idyn) 2,5 x Ith
- Количество вторичных обмоток 1 или 2
- Коэффициент безопасности ≤ 5 или ≤ 10
- Наружная установка
- Класс точности для измерения: 0,5 - 0,5с - 0,2 - 0,2с
- Класс точности для защиты: 5P10 - 5P20 - 5P30
- Номинальный динамический ток (Idyn) 2,5 x Ith
- Вес 45-50
По запросу
- Третья вторичная обмотка
- Номинальный вторичный ток 1A - Герметичная клеммная крышка
- Емкостной ответвитель
---
