Индукционный станок для закалки

автоматическийвертикальный

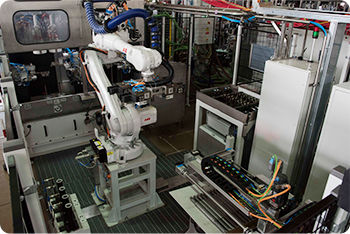

ПОТОЧНАЯ СИСТЕМА ИНДУКЦИОННОГО ЗАКАЛИВАНИЯ ДЛЯ ТРАНСМИССИОННЫХ ВАЛОВ Встроенная в линию 4-станционная система индукционного упрочнения с автоматической загрузкой и выгрузкой при помощи робота для обработки трансмиссионных валов 4-Х СТАНЦИОННЫЙ ВЕРТИКАЛЬНЫЙ ЗАКАЛОЧНЫЙ СТАНОК ДЛЯ ТРАНСМИССИОННЫХ ВАЛОВ С АВТОМАТИЧЕСКОЙ ЗАГРУЗКОЙ И ВЫГРУЗКОЙ С ПОМОЩЬЮ РОБОТА Завод состоит из следующих макроблоков: Закалочная машина: вертикальная закалочная машина индукционной закалки с 4 станциями, оснащенная 2 генераторами индукционного нагрева. Каждый из них имеет выходную мощность 300 кВт. Они способны работать даже по отдельности, по сокращенному циклу, для удовлетворения любых производственных капель. Люнеты позволяют ограничить осевую деформацию валов. Управление системой, доверенное CN Siemens 840D SL, и специально разработанная механика позволяют обрабатывать различные диаметры без необходимости замены механического оборудования. Один и тот же индуктор используется для всех типов валов. Измерительная станция: предназначена для проверки соответствия входных валов тем, которые загружены в рецептуру УЧПУ. Управление осуществляется по длине, диаметру и позиционированию канавки. Система сингулирует и позиционирует валы на расстояние, требуемое зажимами робота. Робот: робот, оснащенный двойным захватом, снимает валы с измерительной станции и помещает их в машину между хвостовыми бункерами, затем подбирает закаленные валы и укладывает их, в зависимости от случая, на выходной конвейер, на станцию контроля качества или в зону отбраковки. Прочее: ящик для контроля качества, система охлаждения для закалки жидкости с резервуаром, фильтр и насосы, ограждения и барьеры, оснащенные блокировкой и блоком контроля параметров.
