Грубое сито для строительной площадки 863

для переработкимобильноедля сыпучих материалов

Общее описание

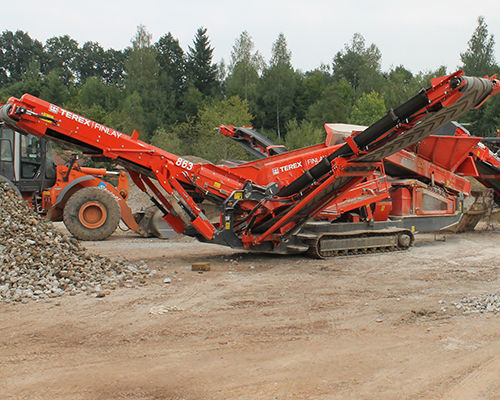

Гусеничная передвижная грохотная установка Finlay® 863+ — компактный, переднеориентированный двухъярусный грохот, предназначенный для обработки щебня, песка и гравия, плодородного слоя, а также для демонтажных и перерабатывающих работ на ограниченных по площади участках. Установка полностью автономна, складывается гидравлически и готова к транспортировке менее чем за 1 час. Номинальная производительность до 280 т/ч; подача возможна от передвижного дробильного комплекса на гусеницах или экскаватора.

Ключевые особенности

• Мощный сита-бокс, совместимый с Bofor штангами, струнами (screenharps), тканой сеткой, перфорированными плитами и каскадными пальцами.
• Угол наклона сита регулируется гидравлически: 14°–18°.
• Разгрузочный конец ситового бокса поднимается гидравлически на 500 мм для удобства доступа и замены полотен.
• Угол рабочего положения конвейера для отсевов (oversize) гидравлически регулируется в пределах 15°–24°.
• Полностью автономная конструкция с гидравлическим складыванием для быстрой подготовки к транспортировке.

Бункер / питатель

• Объём бункера: 5 m³ (6.54 yd³) с гидравлически складываемыми удлинителями бункера.
• Высота подачи: 3.3 m (10' 10”).
• Ширина подачи: 2.2 m (7' 3”).
• Привод: гидравлически регулируемая скорость.

Ситовой блок

• Верхняя дека: 2.76 m x 1.22 m (9' x 4').
• Нижняя дека: 2.76 m x 1.22 m (9' x 4').
• Угол сита: 14°–18°, гидравлическая регулировка.
• Разгрузочный конец ситового бокса поднимается на 500 мм для облегчения замены сеток.
• Общая площадь просева: 6.7 m² (72 ft²).

Средний конвейер

• Ширина ленты: 650 mm (26”).
• Рабочий угол: 25°.
• Стандартная высота разгрузки: 3.68 m (12' 1”).
• Вместимость складной кучи: примерно 75 m³ (98 yd³).

Конвейер для крупногабаритного (oversize) материала

• Ширина ленты: 1.0 m (40”).
• Рабочий угол: 15°–24°, гидравлическая регулировка.
• Высота разгрузки: 3.5 m (11' 6”).
• Вместимость кучи: до 64 m³ (83.8 yd³) (макс.).

Ходовая часть

• Ширина башмака: 400 mm (16”).
• Двухскоростной ходовой привод.
• Проходимость (угол): 39°.
• Угол граблинования: мин. 9°.

Конвейер для мелкой фракции

• Ширина ленты: 650 mm (26”).
• Рабочий угол: 25°.
• Стандартная высота разгрузки: 3.85 m (12' 8”).
• Вместимость кучи: примерно 85 m³ (111 yd³).

T-Link телематика
Система телематики T-Link (аппаратное и программное обеспечение) устанавливается серийно и обеспечивает удалённую видимость местоположения и состояния машины, мониторинг производительности, а также отчёты и диагностические данные для управления и оптимизации работы оборудования.

Технические характеристики

• Номинальная производительность: до 280 т/ч (в зависимости от материала и конфигурации).
• Номинальная мощность двигателя: Tier 3 - Deutz 49.4 kW (66.2 hp) | Tier 4i / Stage IIIB - Cat 66.2 kW (74 hp).
• Размеры сит: 2.76 m x 1.22 m (9' x 4') — верхняя и нижняя дека.
• Общая площадь просева: 6.7 m² (72 ft²).
• Рабочая масса: примерно 18 300 kg (40 350 lbs).
• Транспортные габариты (прибл.): H 3.1 m | W 2.55 m | L 9.6 m (H 10'2" | W 8'4" | L 31'6").
• Рабочие габариты (прибл.): H 3.85 m | W 14.1 m | L 12.1 m (H 12'8" | W 46'9" | L 39'8").
