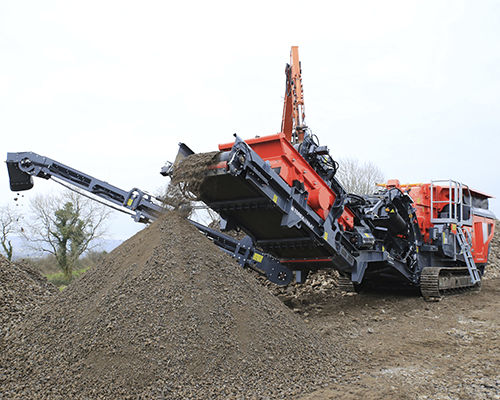

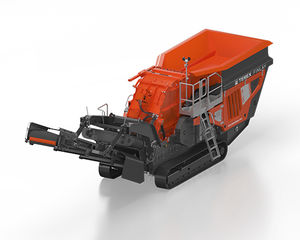

Ударная камнедробилка IC-100RS

мобильнаякомпактная

Обзор
Finlay® IC-100RS — мобильная ударная дробилка с горизонтальным ротором прямого привода Ø860 мм x 830 мм и регулировкой частоты вращения, оснащённая интегрированным одноэтажным грохотом 2,44 м x 1,2 м. Модуль грохота/рециркуляции съёмный для работы в открытом цикле. Предназначена для карьеров, сноса и переработки материалов на компактной мобильной платформе.

Применение

• Добыча в карьерах
• Горная промышленность
• Снос / демонтаж
• Переработка (бетон, асфальт)

Ключевые особенности

• Дробильная камера с прямым приводом Ø860×830 мм и независимой системой натяжения ремня.
• Регулируемая скорость ротора для подстройки формы продукта и производительности.
• Гидравлическая регулировка апрона с защитой от перегрузки при попадании неразрушаемого материала.
• Интегрированный одноэтажный грохот 2,44 м x 1,2 м; быстро съёмный для открытого цикла.
• Электронная система управления контролирует и регулирует скорость VGF для стабильной подачи материала.
• Ленточный транспортер рециркуляции поворачивается гидравлически между замкнутым циклом и режимом складирования.

Составные части

• Главный конвейер: номинальная ширина ленты 900 мм; лента полной длины с упорными планками в зоне подачи; складывающаяся головная секция; опускание для обслуживания; высота выгрузки ≈3,0 м.
• Дробильная камера: ротор Ø860 мм × 830 мм; загрузочное отверстие ≈860×720 мм; диапазон скоростей ротора 750–900 об/мин; прямой привод через муфту.
• Ходовая часть: ширина башмака 400 мм; преодолеваемый подъем ≈30°; стандартный двухскоростной двигатель гусениц.
• Обходной конвейер (опция): ширина ленты 500 мм; высота выгрузки ≈2,48 м; гидравлически складываемый.
• Конвейер рециркуляции: ширина 500 мм; высота выгрузки при штабелировании ≈3,1 м; гидравлический поворот для переключения режимов.
• Транспортер мелких фракций: ширина 1000 мм; высота выгрузки ≈2,5 м.
• Грохот: одноярусный 2,44×1,2 м; угол ≈25°; общая площадь просева ≈2,93 м²; модуль RS съёмный.
• Бункер / питатель: ёмкость ≈2,6 м³; высота подачи ≈3,0 м; задняя ширина 2,0 м; область предварительного грохочения 1080×810 мм.

Технические характеристики

• Чистая мощность двигателя: Tier 3 – John Deere 260 hp (≈194 kW) | Tier 4F / Stage V – Volvo 275 hp (≈205 kW).
• Размер ротора: Ø860 мм × 830 мм (Ø34” × 33”).
• Диапазон скорости ротора: 750–900 об/мин.
• Рабочий вес: ≈29 300 кг (64 595 lbs).
• Габариты при транспортировке: высота ≈3,0 м | ширина ≈2,55 м | длина ≈13,3 м.
• Габариты в рабочем положении: высота ≈3,8 м | ширина ≈5,13 м | длина ≈13,3 м.
• Ёмкость бункера: ≈2,6 м³.
