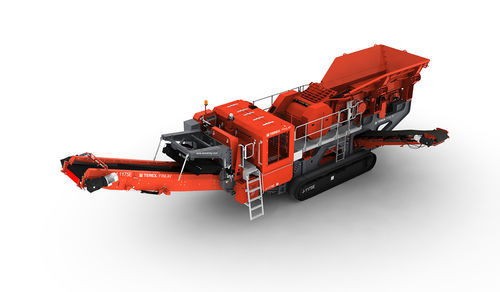

Щековая камнедробилка J-1175

мобильнаяс дизельным двигателемдля минеральных материалов

Обзор

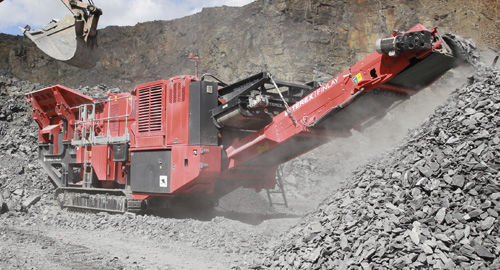

Terex Finlay J-1175 гибридный — мобильная щековая дробилка с двумя вариантами питания: подключение к сети или встроенный генераторный powerpack. Оба варианта обеспечивают высокую мощность при сниженных затратах на обслуживание и эксплуатацию по сравнению с дизель/гидравлическими установками. В установке используется высокопроизводительная электроприводная однорычажная камера Terex® JW42 и тяжёлый VGF-питатель переменной скорости для оптимальной производительности в карьерах, горных работах, при сносе и переработке материалов.

Характеристики

• Электрические системы двойного питания дают экономические и эксплуатационные преимущества.
• Высокая эффективность в пыльных условиях и на большой высоте.
• Автоматический VGF с переменной скоростью обеспечивает непрерывную подачу в камеру, поддерживая стабильную производительность.
• Мощный электрический привод обеспечивает точное управление камерой и функцию реверса для удаления застреваний, полезную при демонтаже и переработке.
• Телекомплект T-Link установлен в стандартной комплектации; включена первоначальная подписка на данные на оговоренный период.

Бункер / питатель

• Объём бункера: 9 м³ (11,7 yd³).
• Высота подачи VGF: 3,98 м (12'11").
• Ширина задней подачи VGF: 2,67 м (8'9").
• Боковые стенки и задняя стенка складываются гидравлически для транспортировки.

Обводной конвейер (опция)

• Ширина ленты: 650 мм (26").
• Гидравлическое складывание для транспортировки.
• Стандартная высота разгрузки: ~2,1 м (7').
• Ёмкость штабеля: 36,3 м³ (47,5 yd³) при 40°.

Щековая камера

• Terex JW42, однорычажная камера.
• Размер входного окна: 1070 x 760 мм (42" x 30").
• Номинальный зазор под челюстью: 460 мм.
• Полная гидравлическая регулировка закрытого бокового зазора (C.S.S.).

Магнитный сепаратор (опция)

• Ширина ленты: 750 мм (30").
• Гидравлический привод.

Основной конвейер

• Ширина ленты: 1000 мм (40").
• Стандартная высота разгрузки: ~3,6 м (11'10") с основным конвейером.
• Ударные планки и износостойкие подкладки в зоне подачи.
• Ёмкость штабеля: 69,4 м³ (90,8 yd³) при 40°.

T-Link телематика
Оборудование и программное обеспечение T-Link установлены в стандартной комплектации для удалённого мониторинга, определения местоположения и доступа к эксплуатационным данным; включена начальная подписка на данные по условиям продукта.

Документы и материалы
Доступны брошюра (PDF) и техническая документация для скачивания.

Основные характеристики
Чистая мощность двигателя: Tier 2 Equivalent - Scania 350 hp | Stage V - Scania DC9 345 hp (Tier 2 Equivalent - Scania 261 kW | Stage V - Scania DC9 257 kW). Входное отверстие: 42" x 30" / 1070 x 760 мм. Рабочий вес: ~54 300 кг (119 711 lbs). Транспортные габариты (прибл.): H 3,5 м x W 2,9 м x L 14,5 м. Габариты в рабочем положении (прибл.): H 3,9 м x W 6,2 м x L 15,7 м.

Характеристики / технические спецификации

• Модель: J-1175 (гибридная версия).
• Марка: Terex Finlay.
• Тип: Мобильная щековая дробилка, конфигурация с двойным питанием.
• Камера: Terex® JW42 однорычажная.
• Входное отверстие: 1070 x 760 мм (42" x 30").
• Объём бункера: 9 м³.
• Ширина основного конвейера: 1000 мм (40").
• Обводной конвейер (опция): 650 мм (26").
• Магнитный сепаратор (опция): 750 мм (30").
• Рабочий вес: ~54 300 кг.
• Транспортные размеры (прибл.): H 3,5 м x W 2,9 м x L 14,5 м.
• Рабочие размеры (прибл.): H 3,9 м x W 6,2 м x L 15,7 м.
• Управление: Современная электронная система управления с функцией реверса для устранения застреваний.
• Телематика: Интегрированная T-Link (оборудование/ПО и начальная подписка включены в стандартную комплектацию).
