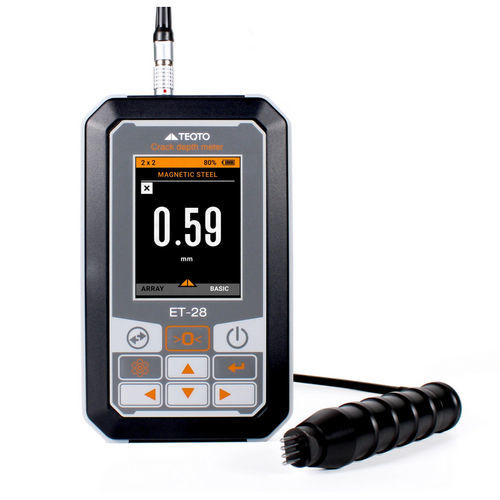

Электронный трещиномер ET-28

Высокоточный портативный прибор, специально разработанный для измерения глубины трещин на различных металлах и сплавах, включая нержавеющую сталь и дюралюминий, которые были ранее обнаружены другими методами. Измеритель глубины трещин работает на принципе измерения переменного электропотенциала, обеспечивая быстрые и точные испытания глубины по сравнению с традиционными методами. Он наиболее эффективно работает в сочетании с другими методами выявления трещин, такими как магнитопорошковая, капиллярная или вихретоковая дефектоскопия. - Подходит для измерения как на ферромагнитных, так и на неферромагнитных материалах (например, нержавеющая сталь, алюминиевые сплавы). - Широкий диапазон измерений от 0,2 до 100,0 мм. - Минимальное влияние электромагнитных свойств материала на результаты измерений. - Оснащен различными конструкциями зондов для инспекции изделий неправильной формы. - Подвижные пружинные контактные электроды на зонде позволяют проводить измерения на изогнутых поверхностях. - Подходит для использования в полевых, мастерских и лабораторных условиях. Применение: - Валы, ролики, прокатные станы, строительные компоненты, машины и механизмы - Трубы, трубопроводы, нефтегазопроводы - Резервуары под давлением - Устройства энергетической промышленности Этапы измерения глубины трещин: - Установка “0” – измерение на неповрежденной области объекта. - Измерение глубины трещины – расположите контактные электроды по обе стороны от трещины, и измерение глубины в мм будет отображено на экране. Требования к объектам контроля: - Шероховатость поверхности 40 Rz (10 Ra) или менее. - Стабильный электрический контакт с электродами зонда. Технические характеристики: Характеристика | Значения --- | --- Диапазон измерений (глубина трещины) | 0,5 – 30 мм Диапазон оценки (приблизительная глубина трещины) | 30 – 100 мм Точность измерений | ±(0,1h + 0,2 мм), где “h” – глубина трещины Максимальная ширина трещины (в зависимости от конструкции зонда) | до 3,5 мм Минимальная длина трещины | 5 глубин трещины, не менее 3 мм Источник питания | аккумулятор Подсветка дисплея | да Автоматическое отключение | да Размеры электронного блока | 150х80х30 мм Вес | 0,4 кг Диапазон рабочих температур | +5 … +40 °C Гарантия | 1 год Комплект поставки: - Электронный блок - Аккумулятор - Зонд “1×4” - Испытательный блок с 3 трещинами - Зарядное устройство - Мягкий чехол - Наручный манжет для закрепления устройства - Сумка для переноски и хранения Аксессуары: - Зонд “2×2” для труднодоступных мест (например, филе) - Зонд “3+1” для трещин глубже 30 мм (с внешним электродом) Принципы и применения метода электропотенциального тестирования: - Идентификация расслоений в листовых металлах и дефектов литья. - Оценка качества паяных соединений. - Обнаружение дефектных сварных швов. - Идентификация расслоений в биметаллических пластинах. - Измерение трещин в металлических компонентах. - Сортировка или идентификация металлических объектов по проводимости. Основы электропотенциального метода: Электропотенциальный метод (EPM) является наиболее широко используемой электрической НКТ-техникой. Он включает измерение распределения потенциала на поверхности тестируемого объекта для обнаружения поверхностных дефектов. Электрический ток (переменный или постоянный) подается на исследуемую область, и разность потенциалов измеряется с помощью приемных электродов. Значение используется для оценки глубины поверхностных дефектов, а также их размерных параметров. Метод очень эффективен для оценки глубины трещин, но может быть менее подходящим для других типов дефектов, таких как полости или поры. Ограничивающие факторы: 1. Надежность оценки глубины трещин зависит от однородности и изотропности электрофизических свойств материала тестируемого объекта, в первую очередь его удельного электрического сопротивления. 2. Электропотенциальный метод эффективен только в том случае, если дефект имеет значительное линейное расширение, как это типично для трещин. Длина дефекта должна быть как минимум в три раза больше его глубины.
