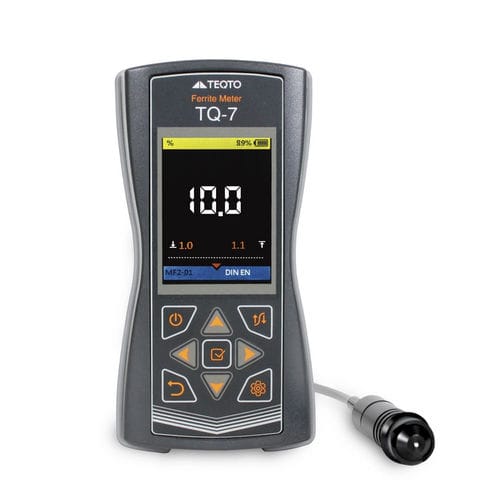

Прибор для измерения ферритной фазы TQ-7

для лабораторийдля сложных природных условийнепрерывного действия

Универсальный инструмент, предназначенный для локального измерения содержания феррита в металлических сварных швах, нанесенных антикоррозийных покрытиях и в основном металле заготовок, деталей и готовых изделий из аустенитных и аустенитно-ферритных нержавеющих сталей Cr-Ni. - Шкалы процентного содержания (%) и ферритного числа (FN) доступны во всех диапазонах измерений - Измерение содержания феррита в соответствии со стандартами ISO 8249-2000, DIN EN ISO 17655, ANSI/AWS A4.2M/A4.2 - Подходит для лабораторных и производственных условий в ядерной и химической инженерии, судостроении и других отраслях для контроля качества сварных швов из нержавеющей стали - Широкий ассортимент датчиков для различных применений Операционные преимущества - Эргономичный корпус из пластика ABS с ударопрочной резиновой накладкой - Пыле- и влагозащищенный корпус IP54 - Отображение минимальных, максимальных и средних арифметических значений для набора измерений - Опциональный дистанционный датчик (модель TQ0.7-01) для облицовки для ультравысокой локальности измерений - Неволатильная память - USB-интерфейс Режимы работы - Дискретный режим: Дискретное измерение содержания феррита с отображением вспомогательной информации: мин/макс значение, среднее значение, статистика/история. - Непрерывный режим: Сканирование тестируемого объекта с указанием текущего значения толщины покрытия, а также отображение мин/макс значения. Комплект поставки - Электронный блок с батареями - Датчик TQ2-01 с встроенным кабелем - Суперлокальный датчик TQ0.7-01 (опционально) - Сумка для переноски - Эталонный блок с заданным содержанием феррита - Набор эталонных блоков с сертификатом (опционально) - Сертификат проверки - Руководство по эксплуатации Технические характеристики Характеристика | Значение --- | --- Диапазон измерения содержания феррита, % | 0.5...20 / 0.5...60 / 0.5...80* Диапазон измерения FN | 0.5…100* Основная погрешность | менее 5% Источник питания | Батареи 2700 мАч (заменяемые) или батареи AA Время непрерывной работы, ч | 8 Дисплей | цветной TFT LCD 320Х240 Объем памяти | 100 страниц x 100 измерений на страницу Вес, кг | 0.3 Размеры электронного блока, мм | 36х78х159 Размеры датчика TQ2-01 / размеры датчика TQ0.7-01 | d16х60 / d10х63 Диапазон рабочей температуры, °C | -10...+40 Максимальная глубина намагничивания (локальность) датчика TQ2-01 / TQ0.7-01 | 3 / 5.5 Тип датчика | магнитная индукция Метод измерения феррита Измерение феррита - это важная техника неразрушающего контроля (NDT), используемая для определения количества феррита в аустенитных и дуплексных нержавеющих сталях. Содержание феррита значительно влияет на механические свойства, коррозионную стойкость и свариваемость этих материалов. Наиболее часто используемый метод для тестирования феррита - это магнитная индукция. Этот процесс использует зонд с возбуждающей катушкой, которая генерирует низкочастотное магнитное поле. Когда зонд размещается рядом с образцом стали, это магнитное поле усиливается зернами феррита, и измеряется изменение напряжения для определения содержания феррита. Поддержание правильного баланса феррита имеет решающее значение. Если содержание феррита слишком низкое, это может привести к трещинам при затвердевании, особенно во время сварки. С другой стороны, избыток феррита может снизить коррозионную стойкость материала и негативно повлиять на его механические свойства. Оценивая уровни феррита, промышленность может гарантировать, что материал прочный, устойчивый к трещинам и сохраняет свои предполагаемые характеристики, особенно в сложных условиях. Применение тестирования феррита - Сварные швы и облицовка: Обеспечение того, чтобы сварные швы в трубах и резервуарах из нержавеющей стали имели правильное содержание феррита для предотвращения трещин во время охлаждения и эксплуатации. - Резервуары и емкости под давлением: Эти крупные промышленные контейнеры, используемые для хранения жидкостей или газов, требуют точного содержания феррита для обеспечения их прочности и долговечности. - Теплообменники: Используются в энергетике и нефтехимической промышленности, где целостность компонентов из нержавеющей стали имеет ключевое значение для безопасной и эффективной работы. - Трубопроводные системы: Обычно встречаются на электростанциях, химических заводах и нефтеперерабатывающих заводах, где тестирование феррита помогает предотвратить отказ материала из-за напряжения или коррозии. Тестирование феррита особенно полезно для марок нержавеющей стали, таких как аустенитная нержавеющая сталь серии 300 (например, 304/L, 316/L) и дуплексные нержавеющие стали, где процентное содержание феррита напрямую влияет на прочность, пластичность и стойкость к коррозии и трещинам. Важность и преимущества тестирования феррита Тестирование феррита быстрое, доступное и предоставляет немедленные результаты, что делает его важной частью контроля качества в отраслях, где отказ материала может привести к дорогостоящим простоям или опасным ситуациям. Поддерживая правильное содержание феррита, компании могут повысить производительность, безопасность и надежность своих компонентов из нержавеющей стали, избегая таких проблем, как преждевременные отказы, высокие затраты на обслуживание или риски для безопасности из-за структурных слабостей. В заключение, тестирование феррита - это критически важный метод NDT, используемый в различных отраслях для оценки и контроля свойств материалов из нержавеющей стали, обеспечивая долговечность, надежность и безопасность в долгосрочной перспективе. Ключевые особенности / Технические характеристики - Диапазон измерения содержания феррита: 0.5...20 / 0.5...60 / 0.5...80%* - Диапазон измерения FN: 0.5…100* - Основная погрешность: менее 5% - Источник питания: Батареи 2700 мАч (заменяемые) или батареи AA - Время непрерывной работы: 8 часов - Дисплей: цветной TFT LCD 320Х240 - Память: 100 страниц x 100 измерений на страницу - Вес: 0.3 кг - Размеры электронного блока: 36х78х159 мм - Размеры датчика: TQ2-01 d16х60 мм / TQ0.7-01 d10х63 мм - Рабочая температура: -10...+40°C - Максимальная глубина намагничивания: TQ2-01: 3 мм / TQ0.7-01: 5.5 мм - Тип датчика: магнитная индукция
