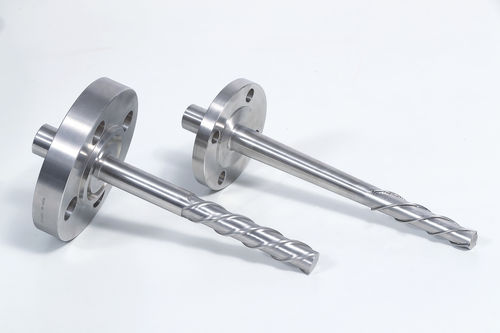

Винтовой наконечник

из нержавеющей сталидля датчика температуры

Вертикальные гильзы со спиральной траекторией представляют собой специально сконструированные гильзы, обладающие особыми конструктивными особенностями, обеспечивающими устойчивость гильзы внутри потока жидкости. Особенность Конструкция этой гильзы основана на параметрах, предусмотренных стандартом ASME STS-1, и позволяет снизить уровень вибрации до 90% по сравнению с обычной гильзой. Преимущества > Уменьшает эффекты, вызванные пролитием вихрей > Более длительный срок службы по сравнению с обычной конструкцией > Более длинные длины Вставки возможны при одинаковых диаметрах > Нет необходимости в опорных воротниках. > Уменьшение амплитуды колебаний на 90% > Простой и быстрый монтаж > Подходит для высоких расходов и небольших размеров форсунок > Лучшее время отклика по сравнению с традиционными методами > Исключение использования опорных хомутов >> Материал гильзы: SS 304/310/316, Inconel 600, Monel 400 и др. >> Термальная гильза OD: мин. 9,2 мм >> Идентификатор гильзы: мин. 3,2 мм >> Соединение с технологическим процессом: В соответствии с требованиями (фланцевое/нарезное/сварное) >> Толщина стены: мин. 3 мм >> Толщина наконечника : мин. 3 мм >> Без поддержки Длина : 63,5-600 мм >> Длина по спирали: в соответствии с требованиями. >> Высота спиральной траверсы: 10% OD (в соответствии со стандартом ASME) >> Спиральный угол продольного наклона: 5xOD (в соответствии со стандартом ASME). >> Количество ударов: 3 штриха на расстоянии 120° друг от друга. >> Угол наклона: 58° (в соответствии со стандартом ASME). >> Строительство трубопроводов : Обработано механическим способом / Сварено проволокой.
