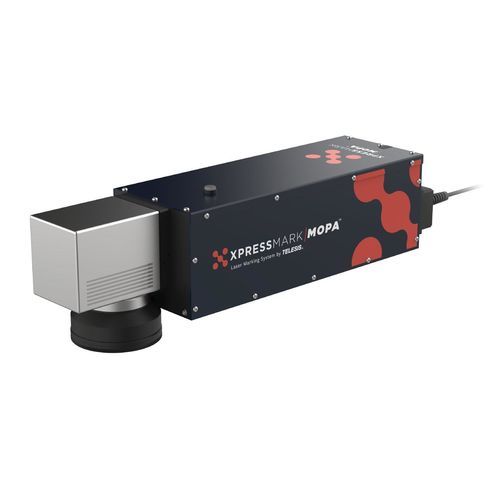

Маркировочная машина волоконный лазер XpressMark MOPA™

лазер MOPAлатунидля пластмасс

Обзор продукта
XpressMark MOPA™ сочетает в себе надежность серии XpressMark™ и регулируемое управление длительностью импульса по технологии MOPA, обеспечивая более короткие циклы, высококонтрастные маркировки и расширенную совместимость материалов. AutoFocus™ гарантирует автоматическую фокусировку для каждой детали, а Vari‑Z™ компенсирует изменения высоты без перекалибровки. Опциональная InLine Vision (Teleview™) обеспечивает считывание и проверку кодов в процессе. Компактная промышленная конструкция, предназначенная для интеграции в производственные линии.

Ключевые особенности

• Технология MOPA с настраиваемыми параметрами импульса
• Высокое качество луча для глубокой гравировки и контрастной маркировки металлов (включая нержавеющую сталь)
• Регулируемое управление импульсом для деликатных поверхностей и различных промышленных металлов
• AutoFocus™ для автоматической установки фокуса на каждую деталь
• Vari‑Z™ для компенсации высоты без перекалибровки
• Опциональная InLine Vision (Teleview™) для считывания и верификации кодов
• Компактный корпус и стандартные коммуникационные интерфейсы для автоматизации

Программное обеспечение
Merlin® — программное обеспечение, интегрированное с XpressMark MOPA™, для проектирования, управления и выполнения маркировок через интуитивный интерфейс и расширенные функции.

Материалы

• Алюминий
• Медь
• Металлы
• Пластики
• Нержавеющая сталь
• Латунь
• Титан

Отрасли

• Авиация и оборона
• Автомобильная промышленность и поставщики
• Строительство и жилищное строительство
• Потребительские товары и производство
• Производители медицинских устройств

Применения / Типичное использование
Частые применения: трассируемость, серийная нумерация и маркировка компонентов на металлах и пластиках:

• Алюминий
• Пластики
• Холоднокатаная сталь
• Нержавеющая сталь
• Латунь
• Титан

Опции и аксессуары

• AutoFocus™
• Ethernet/IP
• Система удаления дыма
• Поддержка Mark‑On‑The‑Fly (опция)
• Profinet
• Программируемая монтажная стойка
• Фиксатор с вращательной осью
• Teleview™ считывание кодов (InLine Vision)
• Vari‑Z™

Доступные модели

• XpressMark MOPA 30W Волоконный лазерный маркиратор
• XpressMark MOPA 60W Волоконный лазерный маркиратор
• XpressMark MOPA 100W Волоконный лазерный маркиратор

Технологические опции

• Опциональные коммуникации Ethernet/IP и Profinet
• Опциональная функция Mark‑On‑The‑Fly

Площадь маркировки объектива
F160: 4.33" x 4.33" (110 mm x 110 mm)
F163: 4.33" x 4.33" (110 mm x 110 mm)
F254: 6.89" x 6.89" (175 mm x 175 mm)
F254*: 6.89" x 6.89" (175 mm x 175 mm)
F380: 9.84" x 9.84" (250 mm x 250 mm)
F420: 11.81" x 11.81" (300 mm x 300 mm)
F470: 13.78" x 13.78" (350 mm x 350 mm)
Примечание: головки Vision используют стандартные объективы F160 и F254. (* объективы, доступные для Vari‑Z)

Рабочий зазор объектива
F160: 181 mm
F163*: 185 mm ± 16 mm
F254: 292 mm
F254*: 296 mm ± 39 mm
F380: 407 mm
F420: 435 mm
F470: 490 mm

Габариты лазерной головы
19.35" L x 5.24" W x 5.17" H (492 mm x 133 mm x 131 mm) — размеры для XPM‑головки; другие модели могут отличаться.

Технические характеристики

• Продукт: XpressMark MOPA™ волоконный лазерный маркиратор
• Технология: MOPA волоконный лазер (регулируемая ширина импульса)
• Варианты мощности: 30W, 60W, 100W
• Ключевые функции автоматизации: AutoFocus™, Vari‑Z™, Mark‑On‑The‑Fly (опция)
• Коммуникации: Ethernet/IP и Profinet (опционально)
• Инлайн‑визуализация: Teleview™ опционально для считывания и верификации кодов
• Типичные материалы: алюминий, медь, металлы, пластики, нержавеющая сталь, латунь, титан
• Площади маркировки объектива: F160–F470 (см. выше)
• Размеры лазерной головы: 492 mm x 133 mm x 131 mm (XPM‑головка)
• Интеграция: компактный форм‑фактор, разработан для производственных линий и автоматизированных систем
