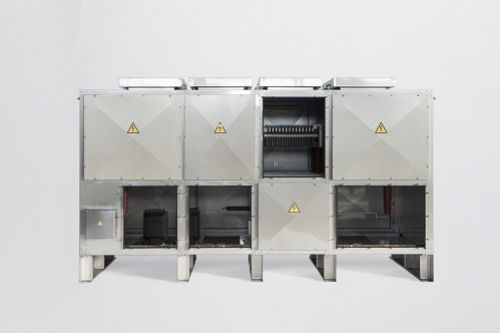

Резистор низкого напряжения

среднего напряжениявстраиваемый в ползаземления

Резисторы заземления нейтрали обычно используются в распределительных сетях среднего и низкого напряжения (MV и LV) для защиты силовых трансформаторов и генераторов от повреждающих токов в случае замыкания на землю. Эта система защиты представляет собой наилучший выбор с точки зрения быстрого реагирования для локализации повреждения и, следовательно, для уменьшения и предотвращения перегрева и механических нагрузок на проводники. Альтернативные системы защиты, такие как изолированная нейтраль или прямое заземление нейтрали, имеют ряд существенных недостатков, таких как опасные переходные перенапряжения и высокая сложность локализации замыкания на землю в изолированных системах или повреждающие токи замыкания с возможным дуговым разрядом в системах с заземленной нейтралью. Установка заземляющих резисторов с соответствующими характеристиками между нейтралью трансформатора и землей позволяет ограничить ток замыкания на землю на короткое время, чтобы быстро локализовать повреждение, но в то же время не повредить оборудование. Преимуществами данного решения являются: ограничение повреждений электрооборудования, такого как распределительные устройства, трансформаторы, кабели и вращающиеся машины, и предотвращение распространения повреждения с пользой для безопасности персонала защитить проводники и оборудование системы от перегрева и механических нагрузок Во многих системах низкого и среднего напряжения нейтраль системы может быть недоступна. Это особенно актуально для систем с дельта- и незаземленной нейтралью.
