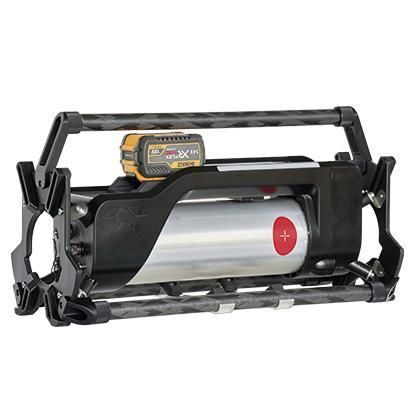

Направленный рентгеновский аппарат CP200B

с питанием от аккумуляторапереносной

Обзор продукта
Портативный рентгеновский генератор на батарейном питании для промышленного неразрушающего контроля (NDT). CP200B обеспечивает выход 45–200 кВ, малое фокусное пятно и режим постоянной мощности для полевых цифровых радиографических работ.

Малая масса и производительность
Вес 15,1 кг с защитными кольцами (12,5 кг без), диапазон 45–200 кВ и ток трубки 0,2–1,5 мА с максимальной мощностью анода 300 Вт. Питается от Dewalt Battery 54V, цикл работы 100% при 30 °C, оптическое фокусное пятно 0,8 мм для высокой детализации.

Конструкция для простой инспекции
Имеет вращающийся бак для оптимальных углов, интуитивный интерфейс, беспроводное и проводное подключение, прочные эргономичные рукоятки и V-образные защитные кольца для устойчивого позиционирования на трубах. Степень защиты IP65 (без батареи), широкий диапазон рабочих температур.

Области применения

• Нефть и газ
• Авиационно-космическая отрасль
• Контроль сварных швов
• Ткани, произведения искусства и консервация

Техническая таблица
Attribute | Unit | Value
Radiation geometry | - | Directional
Power supply | - | Dewalt Battery 54V
Output voltage range | kV | 45 to 200
Tube current range | mA | 0.2 to 1.5
Tube current at full output | mA | 1.5
Maximum power at the anode | W | 300
Constant power mode | - | Yes
Working cycle at 30°C (*) | % | 100
Steel penetration (**) | mm/in | 33 / 1.3
Weight (without guard rings) | Kg/lbs | 12.5 / 27.5
Weight (with guard rings) | Kg/lbs | 15.1 / 33.9
Overall dimensions (L x W x H) | mm/in | 672 x 267 x 337 / 26.4 x 10.5 x 13.3
Leakage dose at 1 m at full output | mSv/h | < 2
Optical focal spot according to EN 12543 | mm/in | 0.8 / 0.03
Maximum useful angle | ° | 40 x 60
Inherent filtration | mm/in | 0.8 / 0.03 (Cu) Equiv. 3.5 / 0.1 (Al)
Waterproof level | - | IP65 (battery excluded)
Operating temperature | °C/F° | -30 to +60 / -22 to +140
Storage temperature | °C/F° | -40 to +80 / -40 to +176
Guard rings | - | 2
(*) Open air
(**) 700mm FFD, 10 min exposure on D700 film, density 2

Комплектующие

• Штатив
• Дополнительная батарея
• Триггер
• Внешний источник питания
• Совместимо с Sherlock NDT

Технические характеристики

• Модель: CP200B
• Выходное напряжение: 45 до 200 кВ
• Диапазон тока трубки: 0,2 до 1,5 мА
• Ток трубки при полной мощности: 1,5 мА
• Максимальная мощность анода: 300 Вт
• Режим постоянной мощности: Да
• Цикл работы (при 30°C): 100%
• Пробивная способность стали: 33 мм (1,3 in)
• Вес без защитных колец: 12,5 кг (27,5 lbs)
• Вес с защитными кольцами: 15,1 кг (33,9 lbs)
• Габариты: 672 x 267 x 337 мм (26,4 x 10,5 x 13,3 in)
• Утечка дозы на 1 м (полная мощность): < 2 mSv/h
• Оптическая фокусная точка (EN 12543): 0,8 мм (0,03 in)
• Максимальный полезный угол: 40 x 60°
• Встроенная фильтрация: 0.8 mm Cu / экв. 3.5 mm Al
• Степень защиты: IP65 (батарея исключена)
• Рабочая температура: -30 до +60 °C (-22 до +140 °F)
• Температура хранения: -40 до +80 °C (-40 до +176 °F)
• Защитные кольца: 2
• Питание: Dewalt Battery 54V
• Фокус: 0,8 мм
