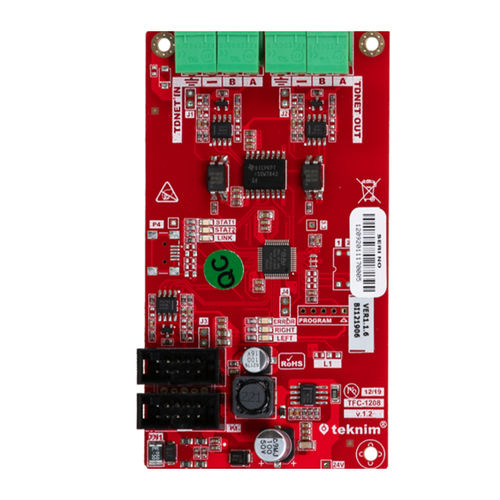

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-Поддерживает соединения класса A и класса B
-Поддерживает встроенный изолятор
-Обеспечивает надежную и логичную передачу данных по топологии "кольцо" и "шина".
-Использует последовательную связь RS485, скорость передачи данных составляет
-230.400bps
-Одинаковый уровень доступности и передачи команд для всех панелей через одноранговую коммуникационную сеть
-Использует протокол TdNET, разработанный компанией Teknim
-В случае отказа сетевой платы обходит входные и выходные соединения платы и обеспечивает непрерывность сетевой линии
-Подключение к сети до 16 панелей
-Осуществляет мониторинг всех подключенных к сети панелей с любой панели в системе
-Обеспечивает визуальное оповещение с помощью светодиодов ошибок, указывающих направление обрыва цепи, или светодиода связи, указывающего состояние соединения.
-Легко подключается к основной плате с помощью разъемов и рамок и управляется
ПРОТОКОЛ СЕТЕВОЙ КОММУНИКАЦИИ TdNET®
TdNET - это мощный и надежный протокол связи, разработанный для создания сети между всеми продуктами Teknim. Протокол TdNET определяет уровни сети и канала передачи данных в соответствии с OSI (Open Systems Interconnection), определенным Международной организацией по стандартизации.
Протокол TdNET использует преимущества дифференциальной функции RS-485 и выполняет контроль CRC для предотвращения ошибочной передачи данных. Таким образом, передача данных является надежной и способной устранить помехи и высокочастотные воздействия, которые могут прервать связь
---
