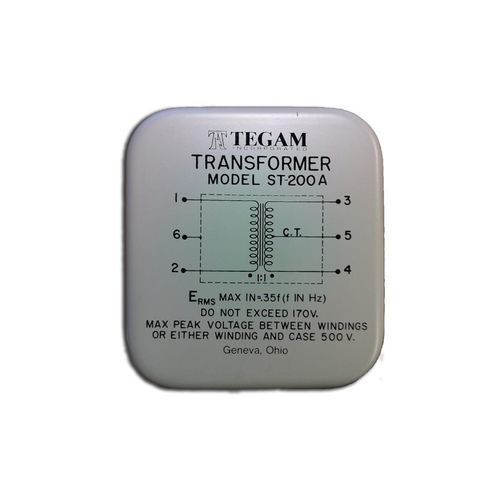

Разделительный трансформатор ST-200A

для измерениясухой

Трансформаторы ST компании TEGAM разработаны для удовлетворения требований широкого спектра мостовых схем, изоляции и калибровки. Трансформаторы ST могут использоваться для получения сбалансированного выходного сигнала от несимметричного источника. Эти трансформаторы могут быть объединены с трансформаторами коэффициента трансформации TEGAM в мостовых схемах для изоляции нулевого индикатора. ST-200A имеет очень точное соотношение 1:1 для изоляции или инвертирования фазы. Блоки также используются с коэффициентами трансформации TEGAM для обеспечения сдвига фазы на 180 градусов на входе или выходе прибора в некоторых мостовых схемах. ST-200A также имеет центрированную вторичную обмотку. Технические характеристики -Трансформатор специального назначения коэффициент трансформации -1:1 -Оконечная нагрузка -Диапазон частот 50-10,000 Гц -Испытание изоляции 500 В -Точность коэффициента размыкания цепи при 400 Гц .005% -Входной импеданс (при разомкнутой вторичной цепи) на частоте 400 Гц более 250 000 Ом -Вторичная обмотка с центральной нарезкой -NSN: 5959-00-715-8591 -Сделано в США
