Прецизионный усилитель мощности
Высокое напряжение
Одноканальный

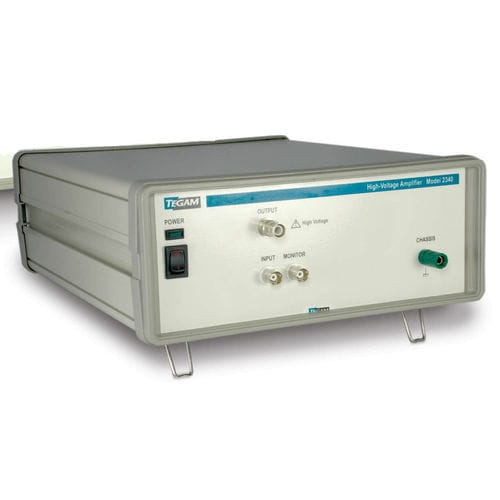

Усилитель высокого напряжения модели 2340 расширяет амплитудный диапазон любого стандартного генератора функций, импульсов или сигналов до 400 В пост. тока. Также имеется специальный высокоомный вход для плат ЦАП. Конструкция с подключением по постоянному току позволяет использовать комбинированные формы сигналов постоянного и переменного тока, что обеспечивает максимальную гибкость при проведении испытаний. Отклик и усиление калибруются для точного воспроизведения испытательного сигнала.
Выходной ток составляет 40 мА в непрерывном режиме при выходном сопротивлении 0,2 Ом. Каждый канал имеет независимый буферизованный выход монитора напряжения для приложений, требующих низкоуровневого представления выходного сигнала. Буферы обеспечивают снижение 200:1 для входов 50 Ом и 100:1 для входов 1 МОм и выше. Функция ограничения тока определяет ток в любом направлении, обеспечивая максимальную защиту усилителя во время работы.
Технические характеристики
- Работает с АРБ, функциональными генераторами и платами ЦАП
- Необходимый инструмент для каждого испытательного стенда
- Заводская калибровка характеристик
- Выходное напряжение: 400 Vp-p (± 200 В)
- Выходной ток: 40 мА
- Полоса пропускания: от постоянного тока до 2 МГц
- скорость переключения: >250 В/мкс
- Каналы: 1, 2-канальная версия доступна в нашем 2350
- Стандартное усиление x50 (доступно 10-100)
- Высокий входной импеданс доступен для совместимости с платой ЦАП
- Масштабированный выход монитора напряжения
- Продукция Форумы
- 1 год гарантии
- Сделано в США
---
